【芯產品】8KB MTP ROM 的電機控制 MCU——AiP8M7008

01

簡介

AiP8M7008是一款8051內核電機控制MCU,內置8KB MTP ROM、256B IRAM、256B XRAM,內部集成 T0/T1/T4/T5、UART、1路OPA、2路CMP和12位ADC。

02

主要特點

內核:1T 8051,16MHz系統主頻

工作電壓:2.0V~5.5V

工作模式:普通模式、空閑模式、停止模式

存儲器:8KB MTP、256B IRAM、256B XRAM

時鐘:內部16MHz高速振蕩、內部32kHz低速振蕩

中斷:5個外部中斷源,10個內部中斷源,中斷優先級軟件設置

定時器:2個16位通用定時器T0/1用于定時,1個16位高級定時器T4用于捕獲外部輸入,1個16位高級定時器T5用于輸出PWM

IO:26個多功能雙向I/O口,支持獨立弱上拉/弱下拉,高電平驅動4擋可選,輸出斜率可配置,輸入翻轉點支持TTL電平

通信接口:1路普通型UART

OPA:1路,運放輸出可作為AD的輸入通道

CMP:2路,比較器1支持3個正端輸入橋接用于反電動勢過零點檢測,比較器2正端輸入內部參考電壓可選、負端輸入外部可選,支持正/負遲滯配置

12位A/D轉換器:支持15個輸入外部通道和1個內部通道;基準電壓2V/3V/4V/VDD可配置,支持ADC硬件觸發

電機控制模塊T5:2路(1對)16位PWM輸出,PWM支持互補或獨立模式,輸出極性單獨控制;支持邊沿對齊模式、中心對齊模式(中心對齊互補模式下支持對稱和非對稱波形),觸發ADC方式可配置

工作溫度:-40℃~+105℃

封裝類型:SSOP28、QFN28

03

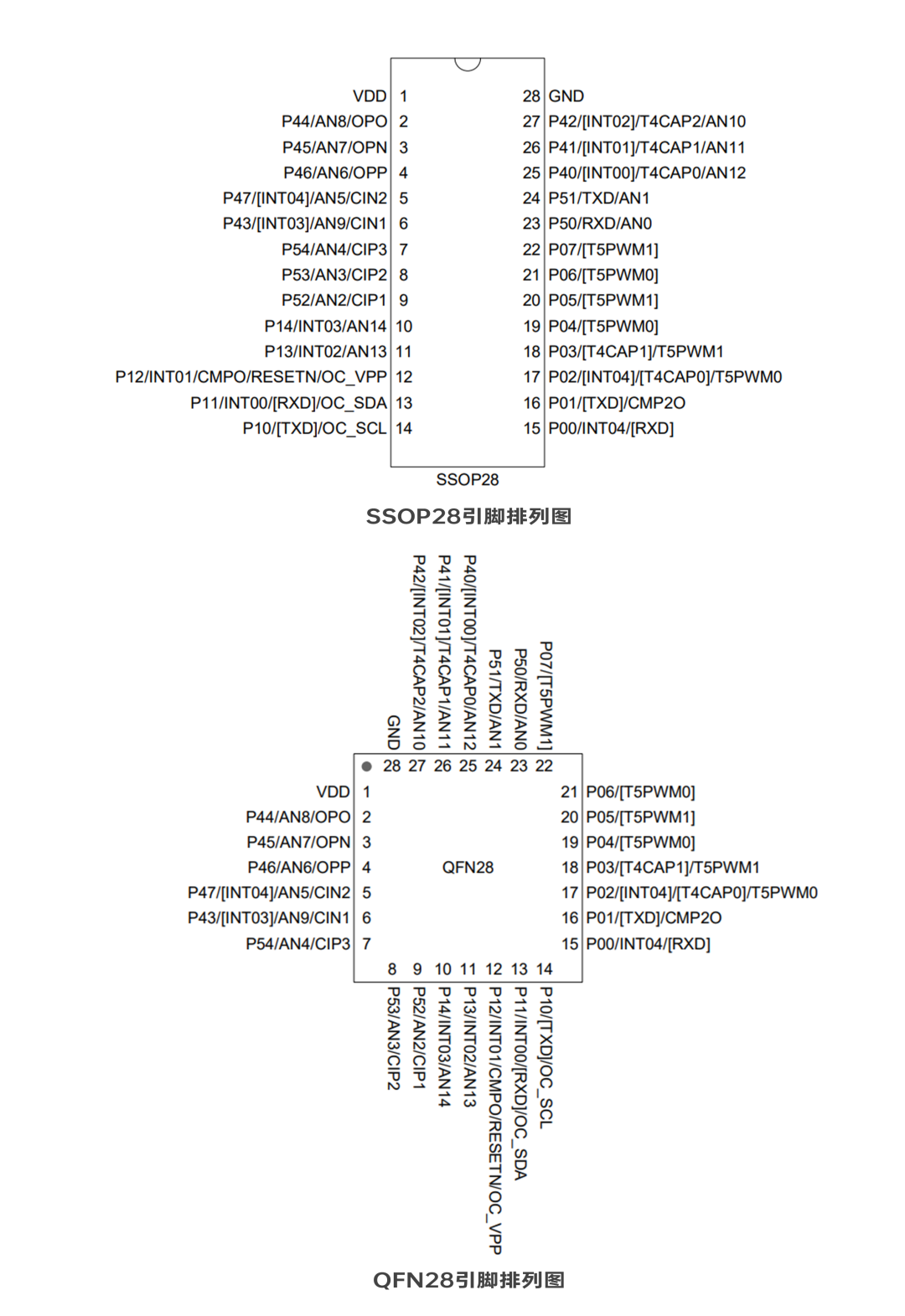

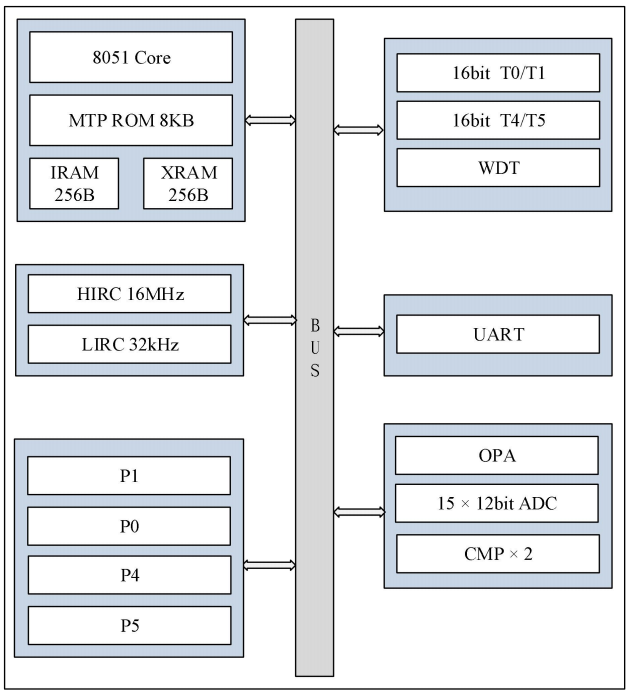

功能框圖

IMG_256IMG_257

04

產品優勢

片內集成了運放與比較器,運放的輸出可直接關聯至ADC,無需外部連線即可實現閉環控制,降低PCB布板難度,幫助客戶優化BOM成本,縮短產品研發周期。

05

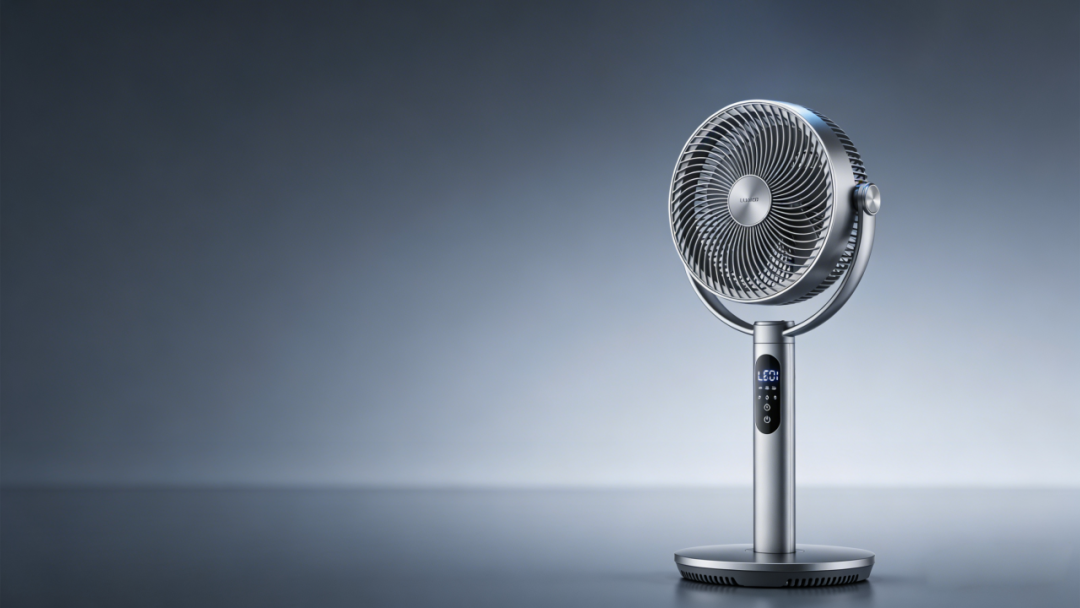

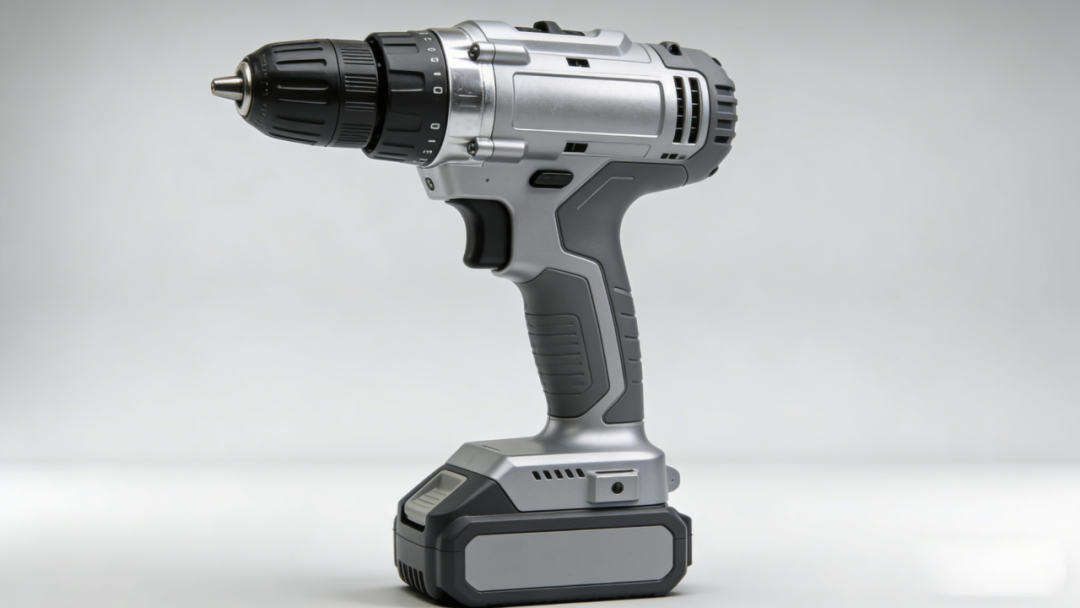

應用領域

IMG_258IMG_259

電機驅動與控制:無刷直流電機驅動器、電動工具、護理工具、風扇、有刷電機等。

06

結語

如需了解更多產品資訊,請聯系我司授權代理商或銷售工程師。

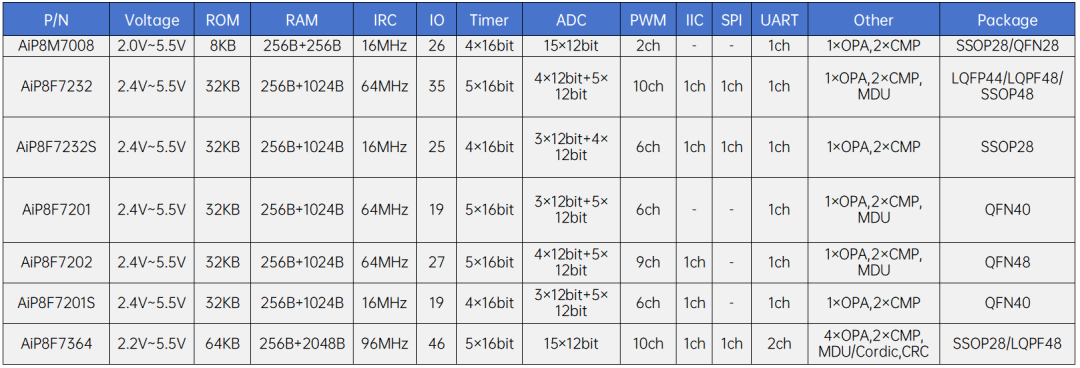

電機系列相關選型表如下:

IMG_260
