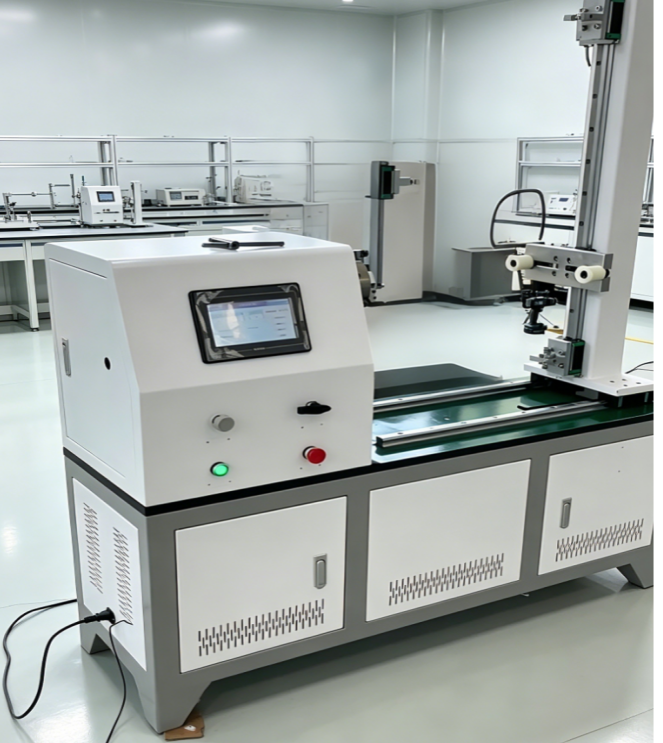

液冷波紋管管身極限往復彎曲測試臺
快速接頭（快速連接器）測試設備
瀏覽：次 2026-09-11 08:42:05
標題：液冷波紋管管身極限往復彎曲測試臺
本機用于波紋管焊接接頭往復彎曲疲勞試驗，考核波紋管與接頭焊接焊縫在交變彎曲工況下的抗疲勞性能，檢測焊縫是否產生裂紋、脫焊、滲漏、斷裂等失效缺陷，適用于不銹鋼金屬波紋軟管總成、波紋管焊接組件可靠性驗證。
一、試驗工況、試件以彎曲半徑1lmm，彎曲角度 90，按5次min-15次hmin 的頻率反復彎曲200 次，試件應無破褻。
二、帶壓狀態來回彎折軟管，5～30 次 /min（0.083～0.5Hz），考核柔性形變壽命，和壓力脈沖是兩個獨立試驗，不可混用參數。
二、試驗工況（指定要求）
1. 試樣裝夾方式 剛性固定焊接接頭端，波紋管管身為自由擺動端；彎曲受力集中于焊縫區域。
2. 擺動參數
· 擺動形式：往復擺動彎曲
· 擺動角度：±15°°（總擺動角度 30° 可設定）固定焊接接頭，夾合距離8CM，同時配相應夾持接頭快換治具。
· 循環次數：100 次（一次正向擺動 + 反向擺動計為 1 次完整循環）
推薦補充參數（可寫入技術要求） 擺動頻率：5～15次/30次 /min 連續可調，擺動過程避免沖擊載荷； 到達設定次數后設備自動停機。
3：靜態彎曲測試（彎折測試）
3.1 轉速 = 15 轉/分鐘，夾持位置：1/2~1倍彎曲周長
3.2進行10個循環（即在10分鐘內重復150次）。按不同類型軟管的最小彎曲半徑進行200次循環,各參數可按要求進行調整。
3.3彎曲半徑：請參閱 ISO 10380 標準。將DN3,DN4,DN5,DN6,DN8,DN10，的直徑治具配完整。
