【芯產品】低功耗、1%精度、500mA！國產LDO電源芯片的“六邊形戰士”來了！——AiP76XXA
2026-03-27
289
01
簡介
中微愛芯推出一款高性能低壓差線性穩壓器，以“微安級靜態電流”重新定義電源管理芯片的性能標桿，助力國產替代進程加速。該LDO是中微愛芯電源產品線的核心力作，采用先進CMOS工藝設計，專為電池供電設備和低功耗應用優化。
AiP76XXA是一款低功耗、低電壓、低壓差線性穩壓器，可提供500mA輸出電流，典型壓差僅為165mV。其工作輸入電壓范圍為2.5V~5.5V；固定輸出版本的輸出電壓范圍為0.8V~5.0V，可調輸出版本則可通過外接電阻，將輸出電壓在0.8V~5.0V范圍內靈活調節。該器件具備關斷模式、短路電流限制及過溫保護功能，并集成自動放電特性，可在電路關斷時快速拉低輸出電壓。
02
產品優勢
超低功耗設計：20uA典型靜態電流，顯著延長電池續航時間。
高精度輸出：±1%的輸出電壓精度，為MCU、傳感器等對電源質量敏感的負載提供純凈供電。
小封大載，高效穩定：采用小封裝設計，可穩定輸出500mA負載電流，兼顧PCB緊湊布局與強勁帶載能力。
全電壓點覆蓋：固定輸出版本涵蓋0.8V至5.0V全系列標準電壓點，省去外部電阻分壓網絡，簡化BOM成本；可調版本滿足定制化需求。
03
主要特點
工作輸入電壓范圍：2.5V~5.5V
固定輸出電壓：0.8V、0.9V、1.0V、1.05V、1.1V、1.2V、1.3V、1.35V、1.5V、1.8V、1.85V、2.1V、2.2V、2.3V、2.5V、2.6V、2.7V、2.8V、2.85V、2.9V、3.0V、3.1V、3.3V、3.6V、4.2V、4.4V和5.0V
可調電壓輸出：0.8V~5.0V
最大輸出電流：500mA
輸出電壓精度：25℃時為±1%
低壓差：輸出電流300mA時為165mV（典型）
低靜態電流：20uA（典型）
關斷電流：0.01uA（典型）
電源抑制比：
CBP=0.01uF：90dB@217Hz，90dB@1kHz，65dB@10kHz
CBP=0uF：75dB@217Hz，60dB@1kHz，45dB@10kHz
快速啟動
自動快速放電功能
過溫保護
短路電流限制
工作溫度范圍：-40℃~+125℃
封裝：有使能：SOT23-5、DFN4、DFN6和SOT353
無使能：SOT23-3、SOT89-3
04
功能框圖

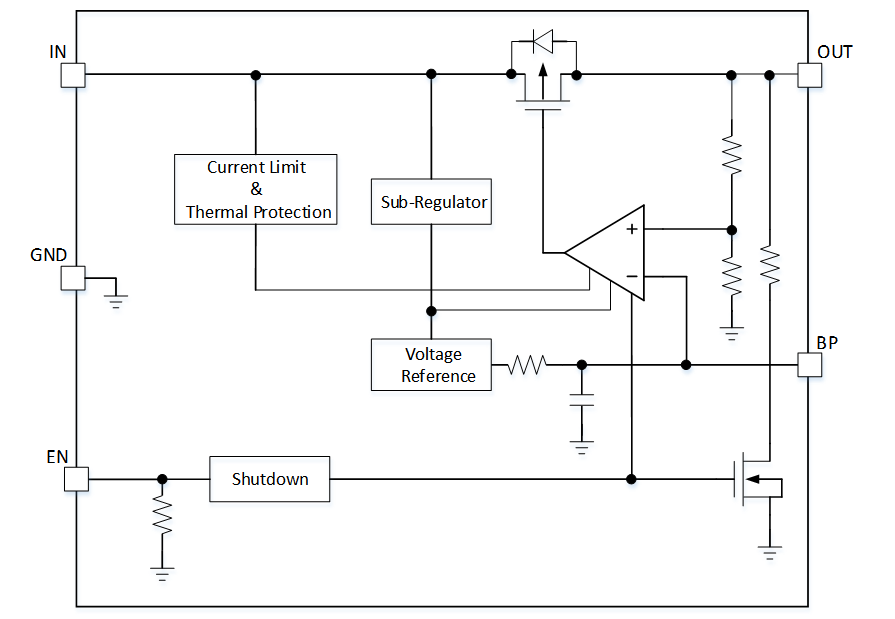

固定輸出電壓

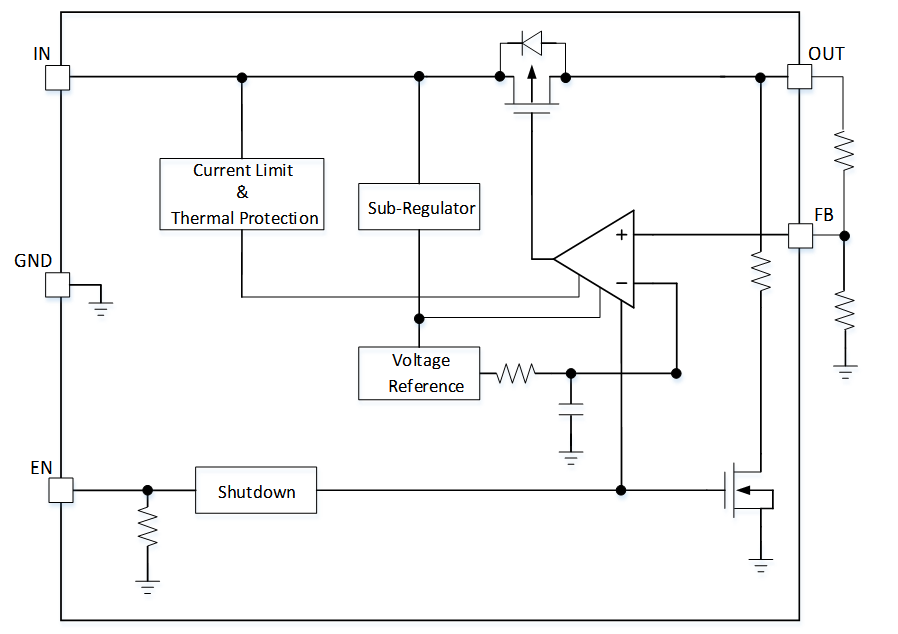

可調輸出電壓
05

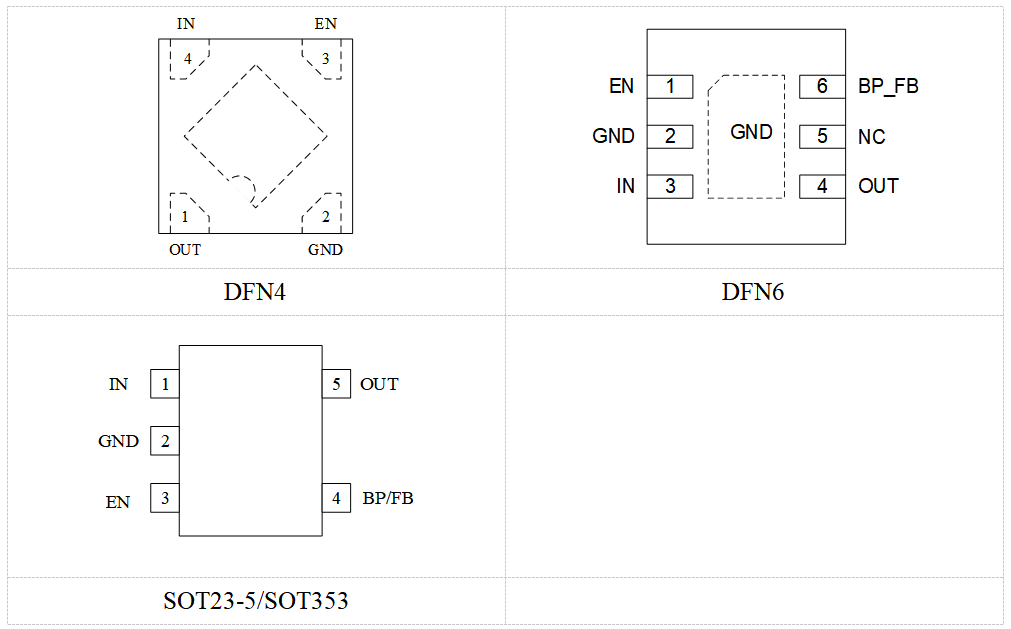

引腳排列圖
有使能
無使能
06
典型應用圖
固定輸出電壓應用圖
可調輸出電壓應用圖
07
關鍵參數

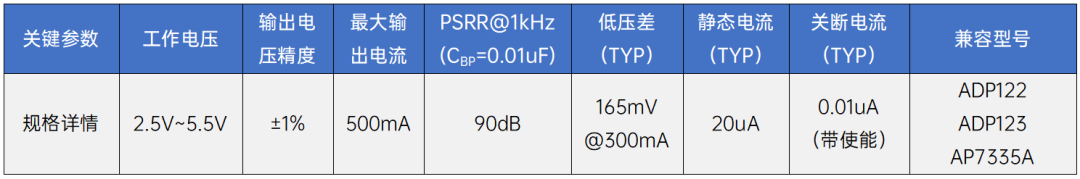

AiP76XXA系列關鍵參數

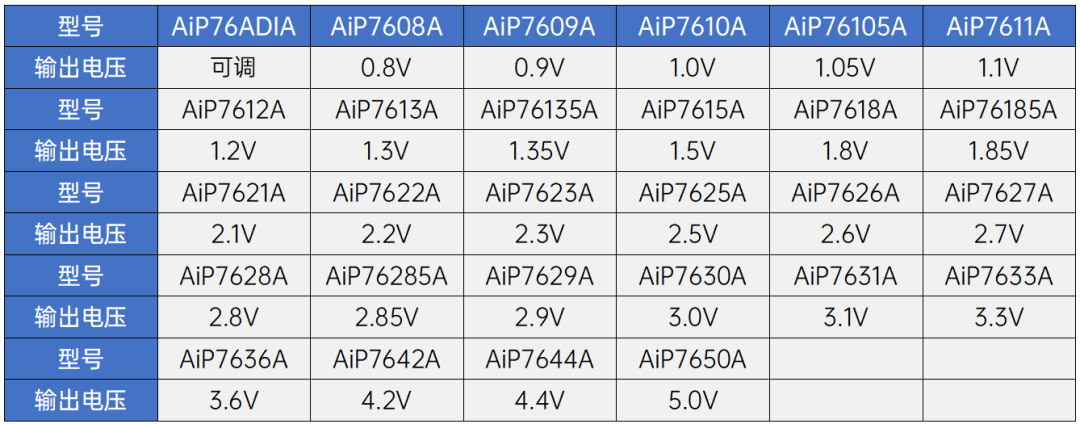

AiP76XXA型號列表
08

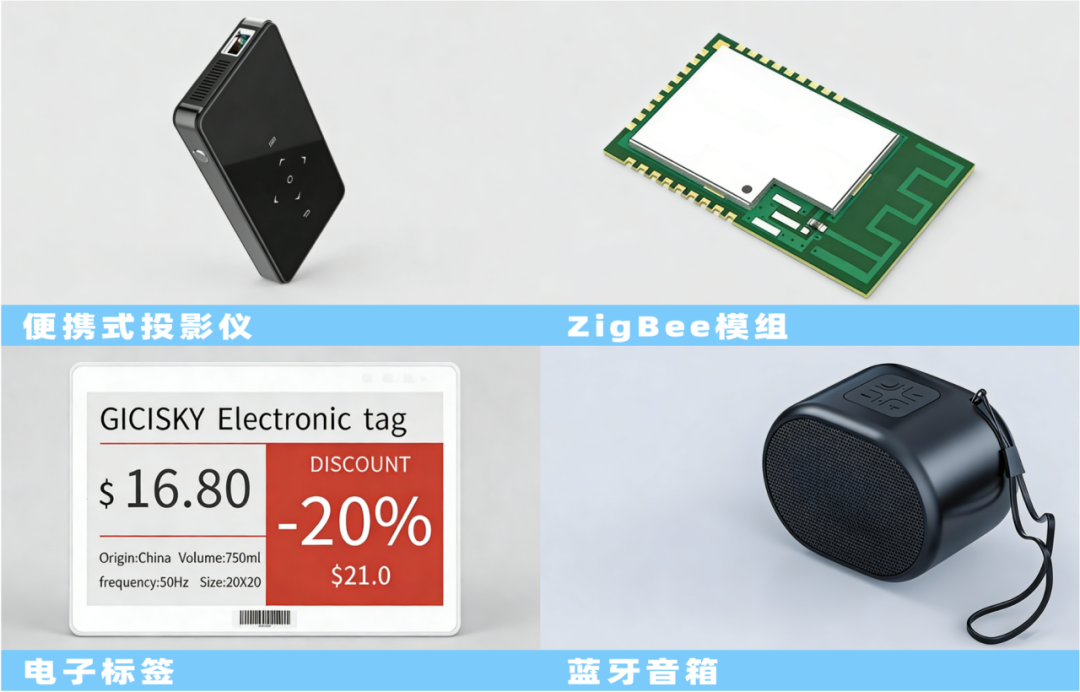

應用領域
09
結語

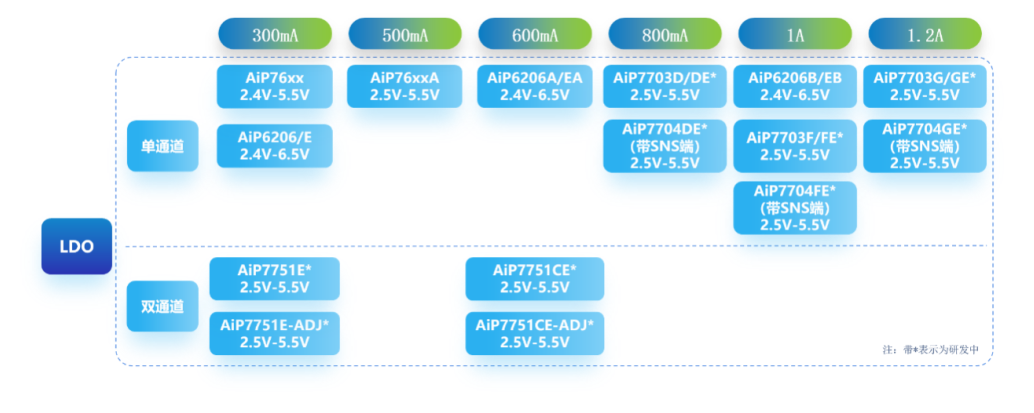

AiP76XXA是一款低功耗、低電壓的低壓差線性穩壓器，可提供500mA輸出電流，典型情況下壓差僅為165mV。除AiP76XXA外，中微愛芯還提供更多常壓LDO供客戶選擇，具體選型表如下：
