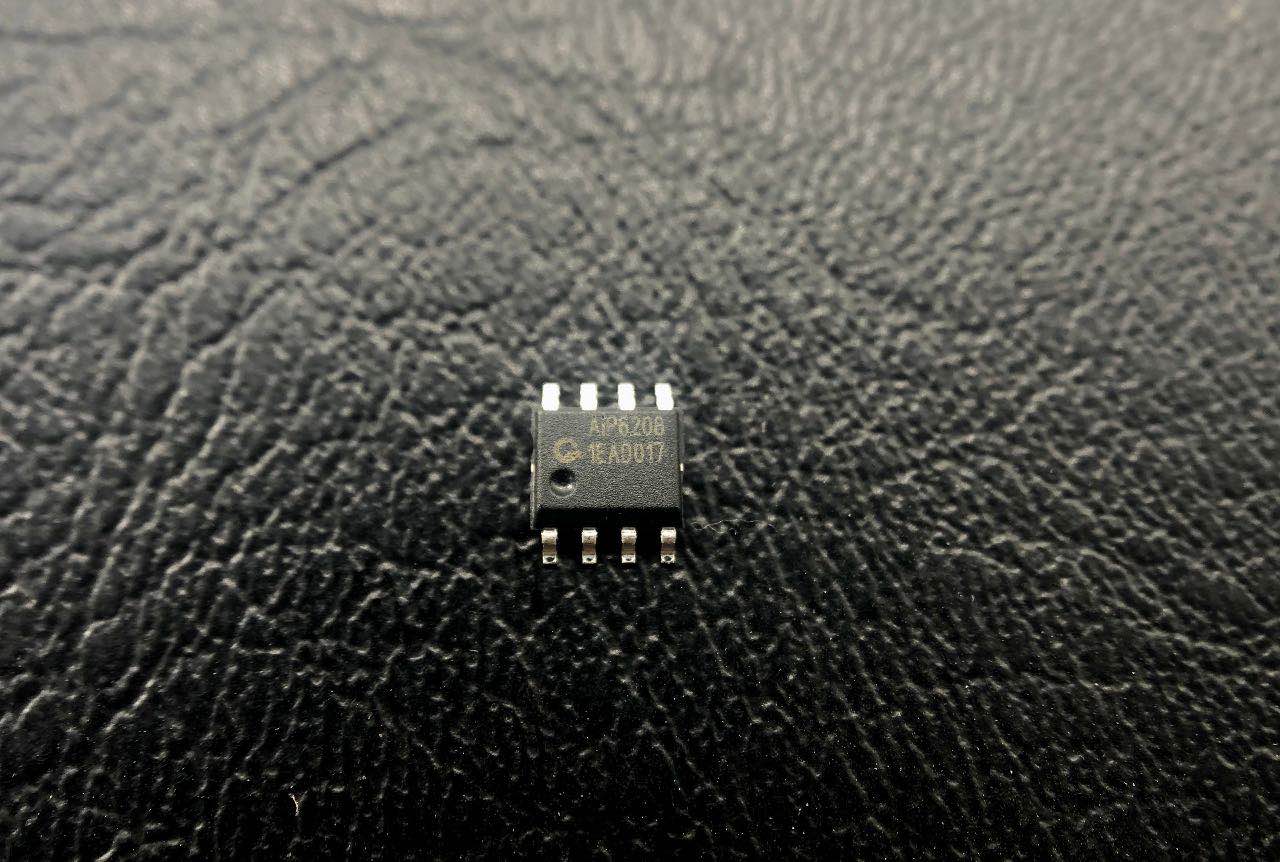

【產品推介】馬達驅動電路—AiP6208



產品簡介

中微愛芯新推出馬達驅動電路AiP6208,其使用TTL信號即可控制驅動輸出,常應用于安防攝像頭搖頭馬達、盒式唱機或其他電子產品中的雙向馬達驅動。電路由邏輯控制部分與功率輸出部分組成,其主要特點如下:

  • 電源電壓范圍:4.5~15V

  • 內置功率晶體管(典型值100mA)

  • 可施加制動,強制馬達停止(A、B均輸入高電平)

  • 內置保護二極管

  • A、B均輸入低電平時,待機電流小

  • 可用TTL邏輯信號直接控制

  • 襯底接 GND(如果是裸片)

  • 封裝形式:SOP8/SIP9




腳位圖

SOP8


SIP9

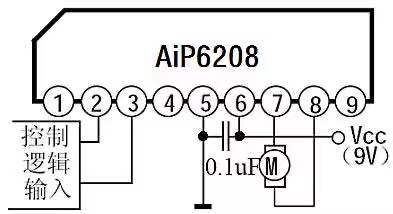

原理圖

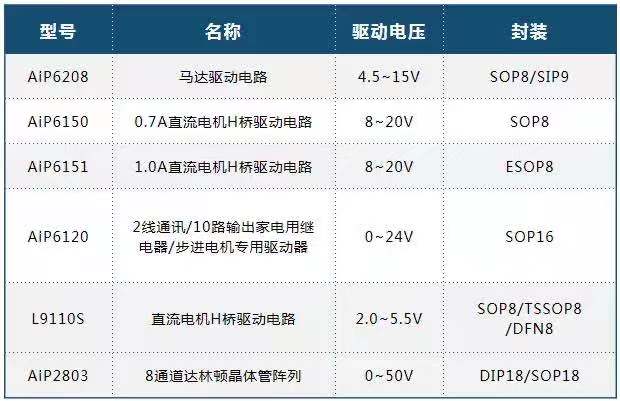

產品列表
