AiP893XR系列是中微愛芯自研的高壓高擺率軌到軌輸出運算放大器，核心性能對標同規格系列產品，核心參數全面拉滿：支持3~40V寬壓工作范圍，22V/us高擺率搭配7MHz增益帶寬積，可輕松實現高速精準的信號跟隨與放大，單通道靜態電流僅1mA，開環增益高達120dB，完美適配電機控制、音頻功率放大、工業信號鏈等高壓高速放大場景，為國產化替代提供了高穩定性、高靈活性的解決方案。其主要特點如下：
●電源電壓：3V~40V
●靜態電流/放大器：1mA
●增益帶寬積：7MHz
●擺率：22V/μs
●輸入失調電壓：≤4mV
●輸入共模范圍：0~VCC-1.5 V
●輸出短路電流：38mA
●開環電壓增益：120dB
●溫度范圍：-40℃~125℃
● 封裝形式：
— AiP8931R：SOT23-5/SOP8
— AiP8932R：SOP8/MSOP8/TSSOP8
— AiP8934R：SOP14/TSSOP14
引腳排列圖
AiP893XR系列詳細參數
|
產品型號 |
通道數 |
工作電壓 |
增益 帶寬積 |
壓擺率 （TYP） |
靜態電流/通道（TYP） |
輸入失調電壓(Max) |
開環電壓增益（TYP） |
電源 抑制比 （TYP） |
封裝類型 |
|
AiP8931R |
1 |
3-40V |
7MHz |
22V/us |
1mA |
4mV |
120dB |
120dB |
SOT23-5 SOP8 |
|
AiP8932R |
2 |
3-40V |
7MHz |
22V/us |
1mA |
4mV |
120dB |
120dB |
SOP8 MSOP8 TSSOP8 |
|
AiP8934R |
4 |
3-40V |
7MHz |
22V/us |
1mA |
4mV |
120dB |
120dB |
SOP14 TSSOP14 |
產品優勢
靜態功耗低：單通道靜態電流僅為1mA，可有效降低系統整體能耗，適配低功耗、電池供電類應用場景。
寬壓高壓適配：支持3~40V寬電源電壓范圍，可耐受高壓工況，適配電機控制、工業驅動等高壓應用場景，提升系統可靠性。
高速響應性能好：該產品兼具7MHz高增益帶寬和22V/us高壓擺率，信號響應速度快，可精準處理高頻、快速變化的信號，兼顧高速和高壓驅動能力。
寬共模電壓輸入：輸入共模范圍達0~Vcc-1.5V，共模輸入范圍寬，大幅提升電路設計靈活性，適配單電源、地端信號檢測等復雜應用。
應用領域

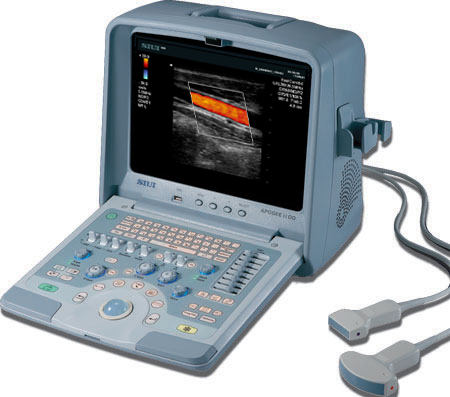

超聲診斷儀

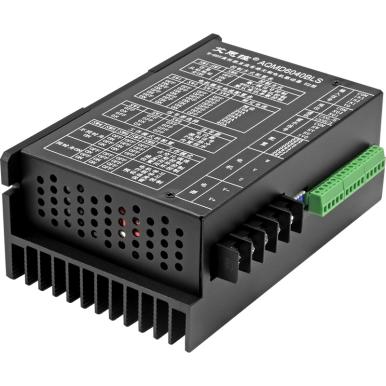

電機驅動

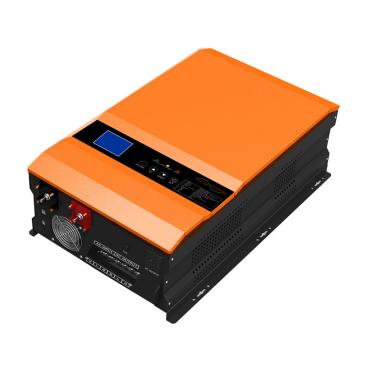

光伏逆變器

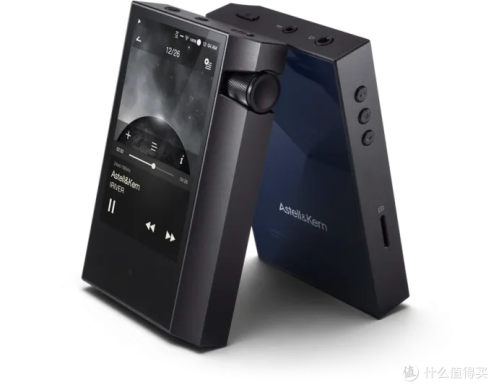

便攜HiFi音頻播放器

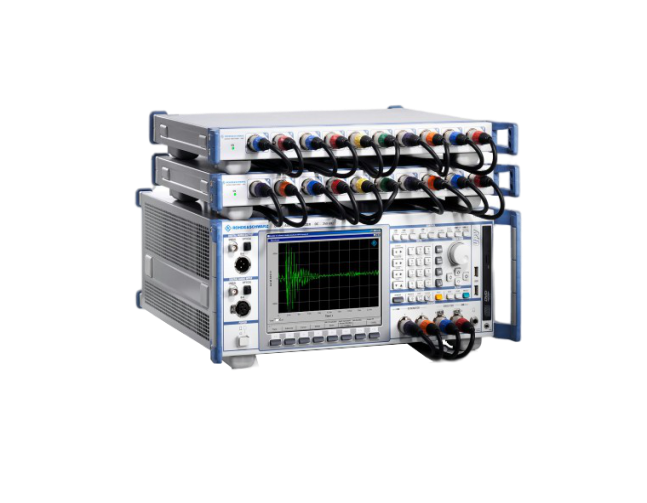

音頻分析儀
結語

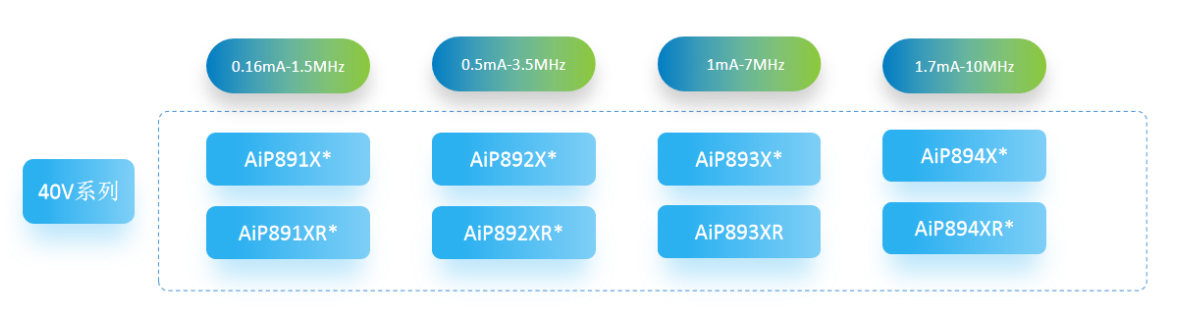

AiP893XR是一款高壓、低功耗的高速軌到軌運算放大器。除此之外，中微愛芯后期還會推出10MHz的高壓高速軌到軌運算放大器AiP894X和AiP894XR以及靜態功耗更低的AiP891X/XR和AiP892X/XR系列產品供客戶選擇，如需了解更多產品信息或獲取技術支持，歡迎與我們聯系。
