【芯方案】低成本，可移植性高，續航持久，中微愛芯筋膜槍解決方案
【行業介紹】
2025年全球筋膜槍市場規模突破131億元，中國以45.9億元規模占據全球35%份額，年復合增長率達53.7%。北美、歐洲、亞太三足鼎立，合計貢獻超93%的全球銷量，其中全球銷量中家庭用戶占比72%，專業康復機構采購量年增21%，形成“家用日常+專業醫療”雙輪驅動格局。
市面上的筋膜槍操控方式分為觸摸按鍵和輕觸按鍵：輕觸按鍵機械結構功耗低但缺乏科技感，觸摸按鍵科技感強但功耗高。
針對這一痛點，中微愛芯推出筋膜槍解決方案，以AiP8F3516為主控，搭載愛芯特有的觸摸低功耗技術庫，為小家電廠商提供“高觸控體驗+低功耗運行”的雙重解決方案。
【產品參數】
- 工作電壓：5V
- 供電方式：內置鋰電池
- 最大功率：2.5W
- 工作溫度：-20℃-80℃
- 待機功耗：≤50uA
- 按摩檔位：30檔可調
- 操控方式：觸摸按鍵
- 顯示面板：LED + 數碼管
- 保護功能：堵轉保護，低電保護，充電保護
- 電機類型：無刷電機
- 其他功能：掉電記憶
【方案特點】
觸摸按鍵實現低功耗功能的常見方式通常是定時喚醒-檢測-睡眠的循環模式。但觸摸掃描時間會隨按鍵數量增加而延長，導致喚醒狀態持續時間增加，而MCU在喚醒狀態下的動態電流消耗較高，使得系統整體功耗上升。據實測數據，市面常見方案中觸摸控制模塊的靜態功耗普遍高于100uA。
本方案采用愛芯AiP8F351x并聯模式低功耗觸摸算法庫，具有三大優勢：
- 開發友好：提供完整移植指南與詳細注釋文檔，降低開發門檻；

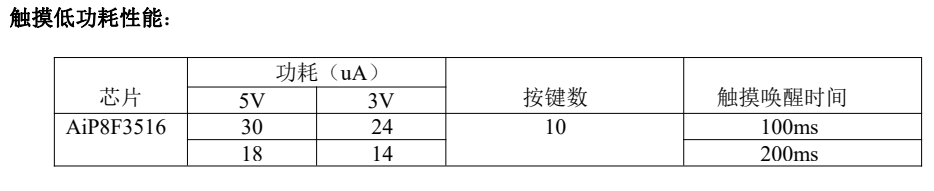

- 極致低功耗：實現觸摸控制模塊靜態功耗低于30uA；
- 性能穩定：低功耗的同時響應速度快。
【芯片選型】
手持筋膜槍由顯示板與電源板構成。
顯示板主控芯片采用中微愛芯AiP8F3516芯片作為主控單元，搭配AiP7550將電池電壓降至5V給AiP8F3516供電。顯示板完成觸摸檢測，充電管理，低功耗處理，顯示處理，以及無刷電機的輸出控制。方案采用雙節電池串聯供電，充電時電源板將USB端5V的電壓升至8.4V給電池充電。
AiP8F3516芯片是一款觸摸型8051內核MCU芯片，內置16KB Flash，256B IRAM，1KB XRAM，觸摸采用CCT結構，無需片外觸摸電容，搭配中微愛芯觸摸庫，可通過CS 10V靜態、6V動態、EFT 4000V等可靠性測。
AiP7550是一款低功耗穩壓電路，實現將直流輸入電壓穩壓成固定5V輸出，提供200mA的輸出電流，并且集成了過流保護、短路保護。

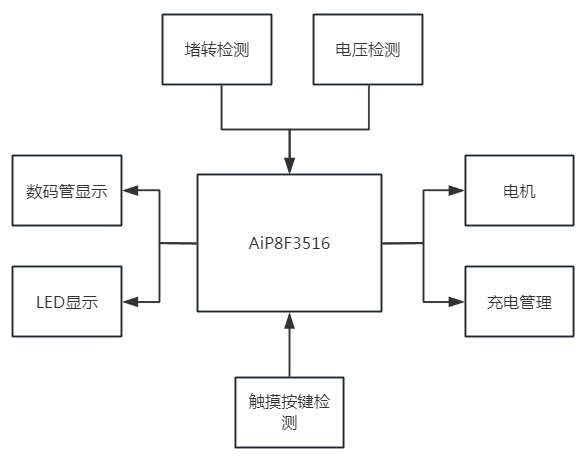

【程序框圖】
【PCB實物】

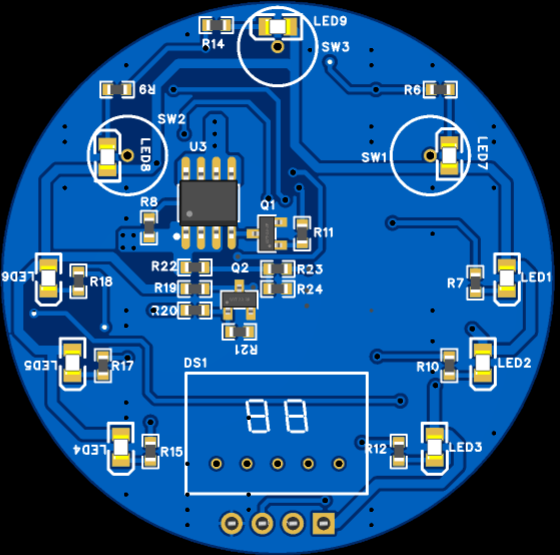

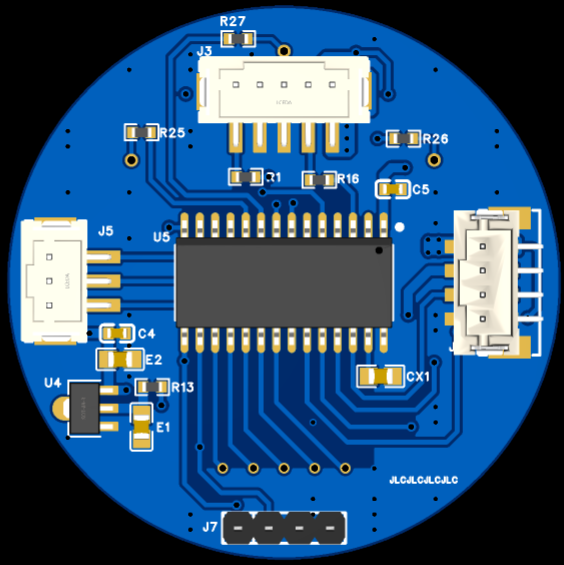

顯示板PCB

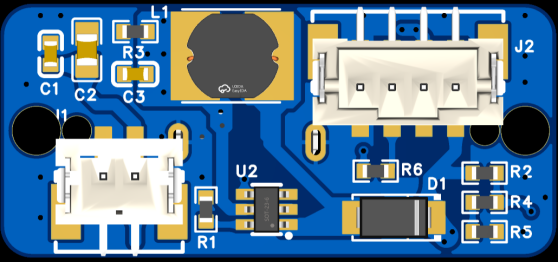

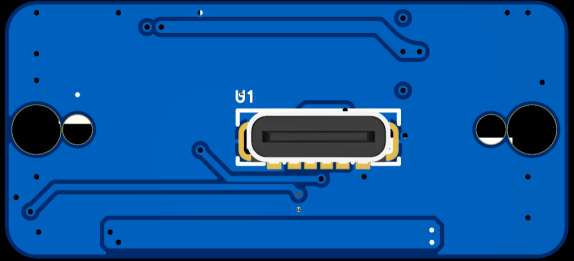

電源板PCB
【芯片資源】
中微愛芯AiP8F35XX電路均可用于顯示板方案，具體參數如下表所示：
|
主要參數 |
AiP8F3508 |
AiP8F3516 |
AiP8F3532 |
|
工作電壓 |
1.8V~5.5V |
1.8V~5.5V |
1.8V~5.5V |
|
RAM |
256B IRAM+256B XRAM |
256B IRAM+1KB XRAM |
256B IRAM+1KB XRAM |
|
FLASH |
8K |
16K |
32K |
|
TIMER |
8bit×2（T0/1） 16bit×（T2） 12bit×1(T5) |
16bit×3（T0/1/2） 12bit×1(T5) |
16bit×3（T0/1/2） 12bit×1(T5) |
|
ADC |
26×12bit |
20×12bit |
20×12bit |
|
TK |
26ch |
26ch |
29ch |
|
UART |
2ch |
2ch |
2ch |
|
端口大電流 |
/ |
P0端口 |
全端口 |
|
封裝 |
SOP16/SOP20/SOP28 SSOP28/SOP8/QFN20/QFN28 |
SOP16/SOP20/SSOP20 SOP28/SSOP28/QFN28 |
SOP32/SOP28/SOP20 LQFP32/QFN32/SSOP28 |
中微愛芯AiP7550/AiP7350電路均可用于顯示板方案，具體參數如下表所示：
|
主要參數 |
AiP7550 |
AiP7350 |
|
輸入電壓 |
2.5～30V |
2.5～30V |
|
輸出電壓 |
5V |
5V |
|
最大輸出電流 |
200mA |
300mA |
|
靜態電流 |
2uA |
1.5uA |
|
輸出電壓精度 |
2% |
2% |
|
輸出壓差 |
100mV |
100mV |
|
電源抑制比 |
50db |
50db |
|
工作溫度 |
-40～85℃ |
-40～85℃ |
|
封裝 |
TO-92/SOT-89 |
SOT89-3 |
【結語】
該手持筋膜槍方案靈活可靠，芯片選型選擇多樣，可根據客戶需求靈活變更，滿足不同需求，力求助力客戶縮短研發周期，幫助客戶產品快速上線，實現雙贏。
如需了解更多產品資訊，請聯系中微愛芯授權代理商或銷售工程師。
