AiP1117-ADJ與AiP1117-3.3是最大輸出電流為800mA的低壓差穩壓器,其中AiP1117-ADJ是可調輸出電壓版,只需要兩個外接電阻即可實現輸出電壓在1.25V~13.8V范圍內的調節,而AiP1117-3.3是固定輸出3.3V電壓版。芯片內置溫度保護。
廣泛應用于各種需要高精度,低壓降正向穩壓場合,例如便攜式設備、電池充電器等。
01 主要特點
輸出電壓可調
低輸入-輸出壓降
負載調整率:0.2%(典型值)
內置溫度保護
最大輸出電流:800mA
襯底接 VOUT
封裝形式:SOT-223、TO-252

02 典型應用圖

AiP1117-ADJ典型應用圖

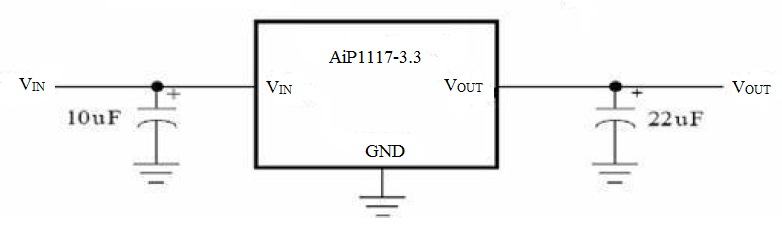

AiP1117-3.3典型應用圖
