【方案推介】單線控制的LED屏驅動方案

基于AiP8P003H芯片開發的LED屏驅動方案,可以通過單線通訊,驅動最多42段的LED段碼屏,并提供3個可編程的coms輸出端口。通訊協議可定制(如串口通訊,比例碼通訊)。

基于AiP8P003H芯片開發的LED屏驅動方案,可以通過單線通訊,驅動最多42段的LED段碼屏,并提供3個可編程的coms輸出端口。通訊協議可定制(如串口通訊,比例碼通訊)。

應用場景

本方案的主要優點在于占用端口極少,只需要VDD,GND和1個輸出端口即可實現驅動LED段碼屏,同時控制3個可編程輸出端口,能極大程度的節省并擴展端口資源,在藍牙音響等具有LED屏顯示的數碼產品中經常使用。

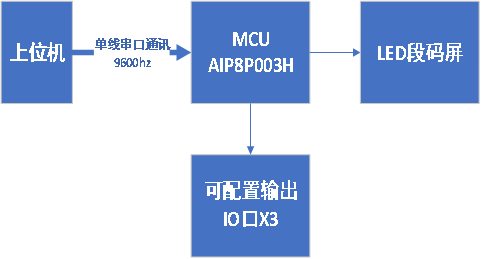

方案系統框圖

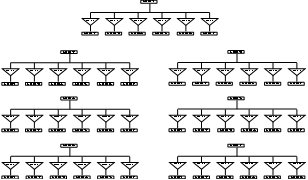

LED段碼屏最多支持7腳控制,內部LED的連接方式需要符合下圖:



AiP8P003H簡介

  • 主要特點如下:

  • 內置上電復位

  • 內置低壓檢測

  • 上電復位定時器和啟動定時器

  • 可通過DATA端口輸入變化從睡眠模式被喚醒

  • 節能睡眠模式  :Islp <=1.3uA

  • 寬操作電壓范圍:2.1V to 5.5V

  • 封裝形式:SOP14
