【產品推介】通用邏輯 | 加減計數器系列

1、AiP74HC191

異步置數4位同步二進制加減計數器


AiP74HC191是一款4位異步置數同步計數二進制加/減計數器。它們包含四個主/從觸發器及內部門控邏輯,以實現異步置數、同步加/減計數功能。異步并行數據輸入允許將計數器預設成任何想要的值。

1.1 主要特點

  • 同步加/減計數

  • 異步置數

  • 擴展應用不需要外部邏輯

  • 封裝形式:DIP16/SOP16/TSSOP16

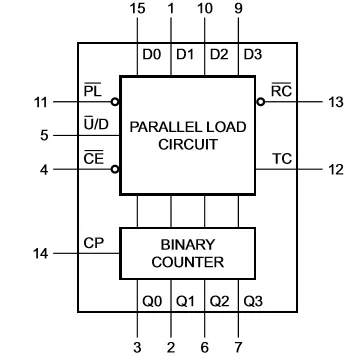

1.2 功能框圖


1.3 引腳排列


1.4 實物圖



2、AiP74HC192

異步置數/異步復位BCD加減計數器

AiP74HC192是一款異步置數、異步復位、同步BCD加/減計數器。具有分開的加/減時鐘CPU和CPD,在任一時鐘的上升沿到來時,計數器進行計數。異步并行數據輸入允許將計數器預設成任何想要的值。

2.1主要特點

  • 同步加/減計數

  • 異步置數

  • 異步復位

  • 擴展應用不需要外部邏輯

  • 封裝形式:DIP16/SOP16/TSSOP16

2.2 功能框圖

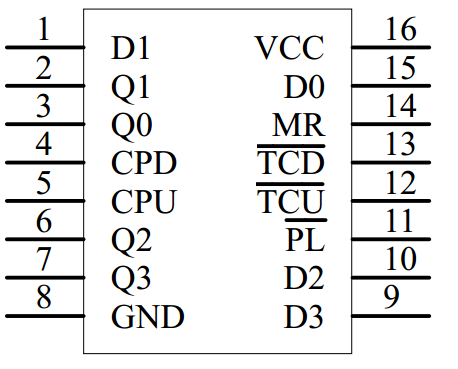

2.3 引腳排列

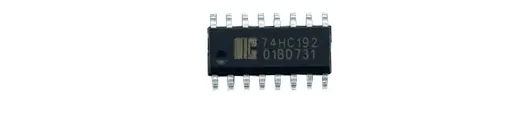

2.4 實物圖


3、AiP74HC193

異步置數/異步復位4位二進制加減計數器


AiP74HC193是一款4位異步置數、異步復位、同步二進制加/減計數器。具有分開的加/減時鐘CPU和CPD,在任一時鐘的上升沿到來時,計數器進行計數。異步并行數據輸入允許將計數器預設成任何想要的值。

3.1 主要特點

  • 同步加/減計數

  • 異步置數

  • 異步復位

  • 擴展應用不需要外部邏輯

  • 封裝形式:DIP16/SOP16/TSSOP16

3.2 功能框圖

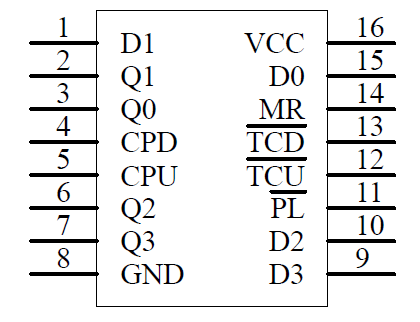

3.3 引腳排列

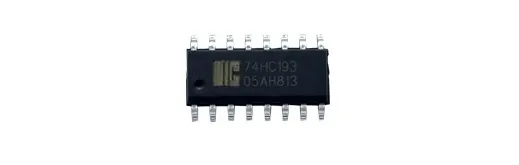

3.4 實物圖
