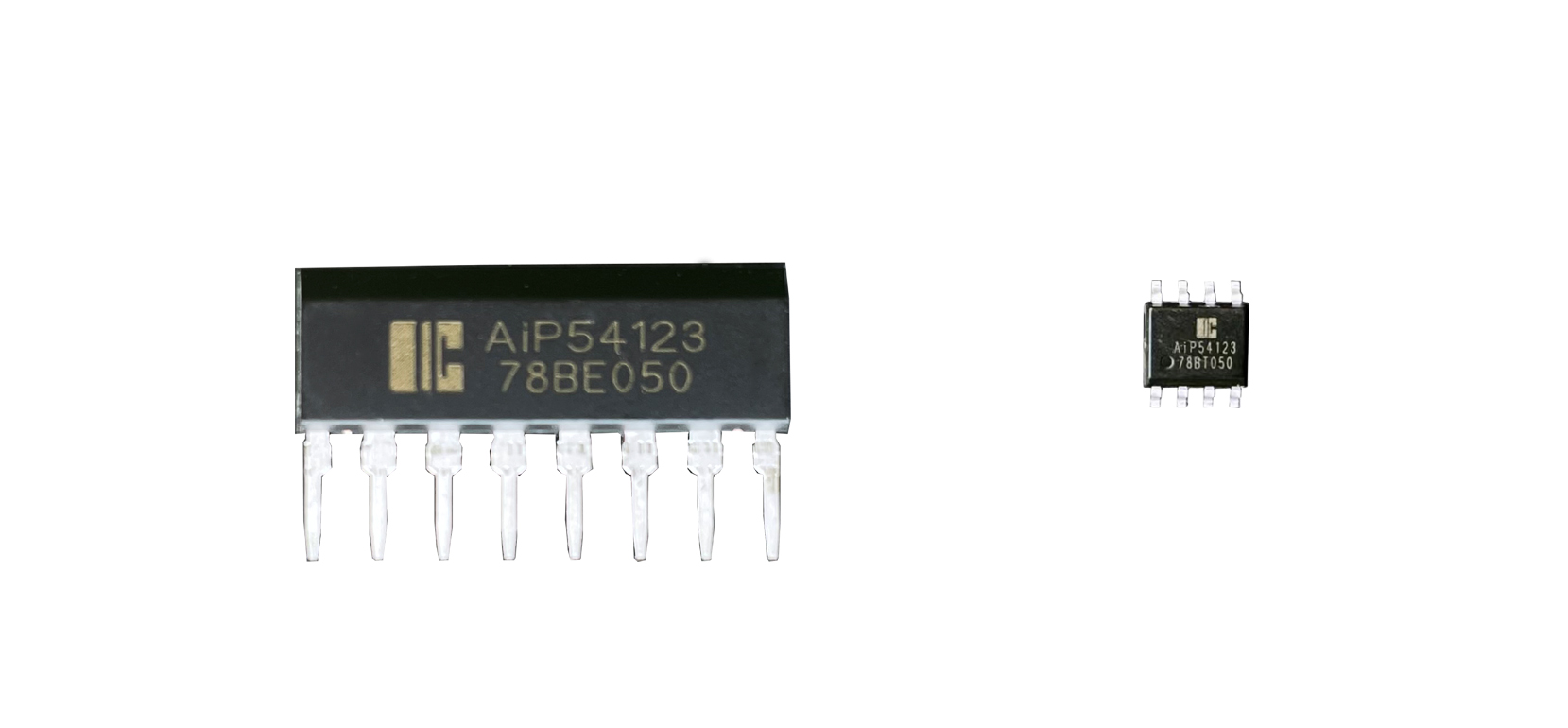

【產品推介】高速漏電保護專用電路-AiP54123

AiP54123 是一種用于高速接地漏電斷路器的半導體集成專用電路。

作為漏電斷路器的放大部分,AiP54123由差分放大器、鎖存電路和電壓調節器組成。正常運行時,應連接AiP54123至ZCT(零電流變壓器)的二次側。在這里ZCT檢測不同放大器的兩個輸入端的泄漏電流。然后將放大后的信號通過外部電容器,連接到鎖存電路的輸入端子,其輸出適合高速漏電斷路器的特性。

主要應用于高速漏電保護系統。


主要特點

  • 具有良好的漏電靈敏度溫度特性

  • 高輸入靈敏度:VT=6.1mV(典型)

  • 只需要較少的外部組件

  • 高抗干擾和防浪涌

  • 低功耗:PD=5mW(典型)

  • 可同時用作100V和200V

  • 寬溫度范圍:從-40℃到+85℃

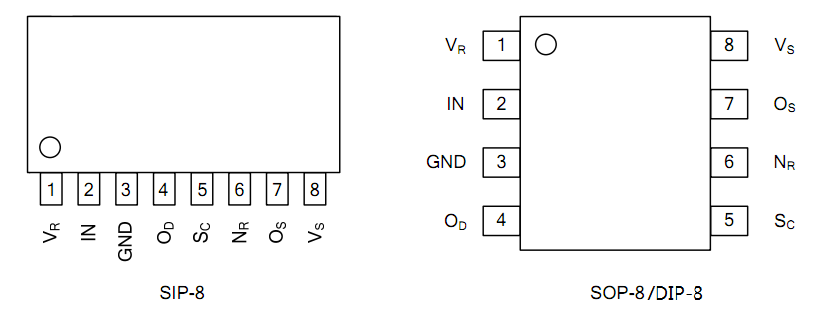

  • 封裝形式:DIP8/SIP8/SOP8

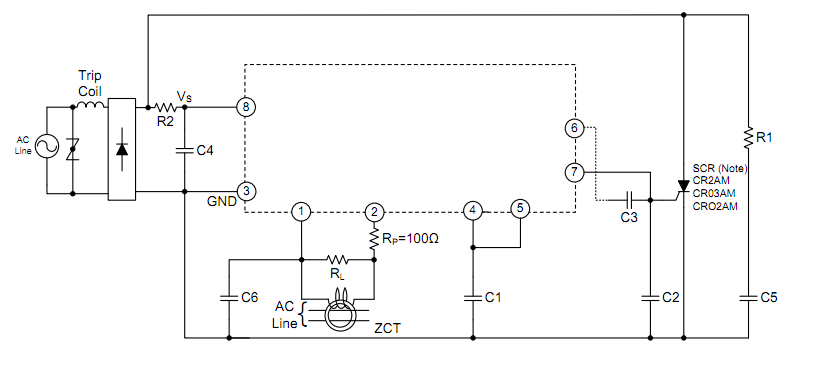

典型應用圖
