隨著消費電子、工業控制領域對信號處理速度的要求不斷提升，高壓高速軌到軌運算放大器已成為設備性能突破的核心關鍵。AiP804X系列運算放大器憑借超高頻響應與寬壓適配的突出優勢，強勢領跑中高端運放市場。該系列以200MHz小信號帶寬與280V/us壓擺率的硬核性能，把高壓和高速特性集成于單顆芯片，可一站式滿足便攜視頻、ADC前端、有源濾波等場景的應用需求。其中，AiP8041、AiP8042和AiP8044分別為單通道、雙通道和四通道運放型號。
產品優勢
200MHz真高速：95MHz增益帶寬積，輕松驅動12-bit/1MSPS ADC，告別采樣“拖影”；
高壓寬域穩定輸出：3.5V-12V寬供電范圍，單顆鋰電池到12V總線全兼容；
軌到軌輸出：可直接推75Ω視頻負載，可省一顆緩沖器，節省BOM成本。
主要特點
小信號帶寬：200MHz
增益帶寬積：95MHz
轉換速率：280V/us
失調電壓：5mV
噪聲：190nV/√Hz (@1kHz)
輸入共模范圍：VSN-0.1V~VSP-2.5V
靜態電流/放大器：5.4mA
供電范圍：3.5V~12V
溫度范圍：-40℃~125℃
封裝形式：
-AiP8041：SOT23-5/SOP8/MSOP8
-AiP8042：SOP8/MSOP8
-AiP8044：SOP14/TSSOP14
引腳排列圖

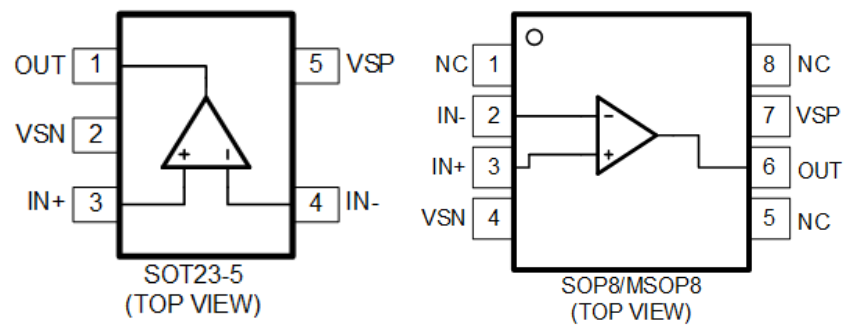

AiP8041：

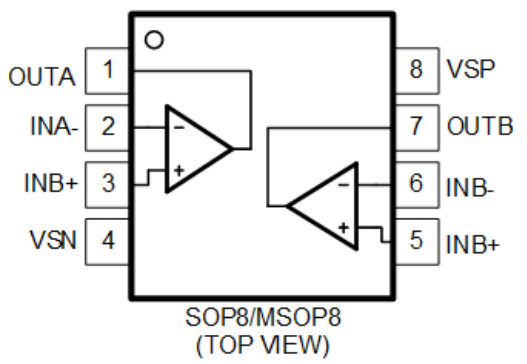

AiP8042：

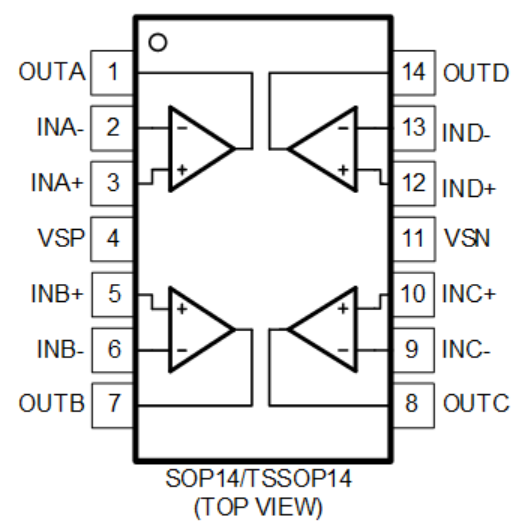

AiP8044：

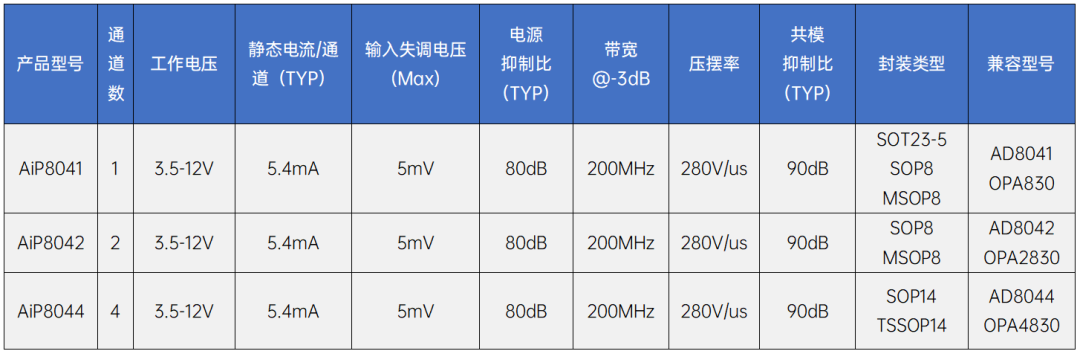

AiP804X系列詳細參數：
應用領域
結語

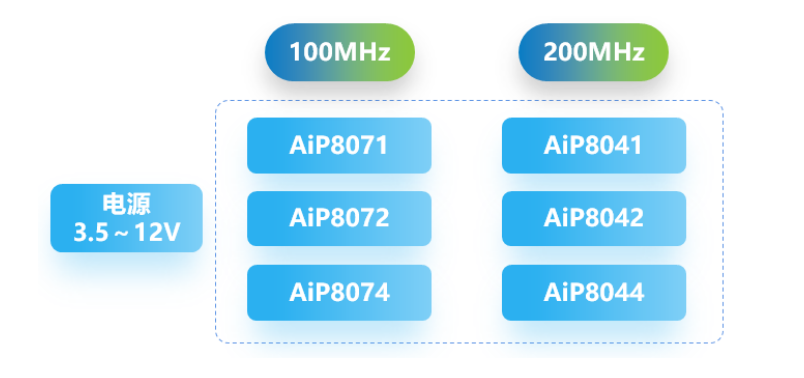

中微愛芯還提供100MHz的高壓高速軌到軌運算放大器AiP807X供客戶選擇。如需了解更多產品信息或獲取技術支持，歡迎與我們聯系。
