中微愛芯鋰電充家族再添“新成員”：AiP4056UH。
作為AiP4068H同性能款電路，AiP4056UH使能控制為“高電平”有效（AiP4068H為低電平有效），完美匹配主流MCU控制電路邏輯，是便攜設備充電方案“即插即用”的理想選擇。
AiP4056UH采用涓流/恒流/恒壓的方式充電，輸入耐壓高達40V，且支持20V電源熱插拔。芯片內部采用PMOSFET充電管，充飽電壓典型為4.2V。
AiP4056UH與AiP4068H均支持ESOP8、DFN8等多種封裝形式，電路應用外圍簡單，適用于各類單節鋰電池設備，應用場景十分廣泛。

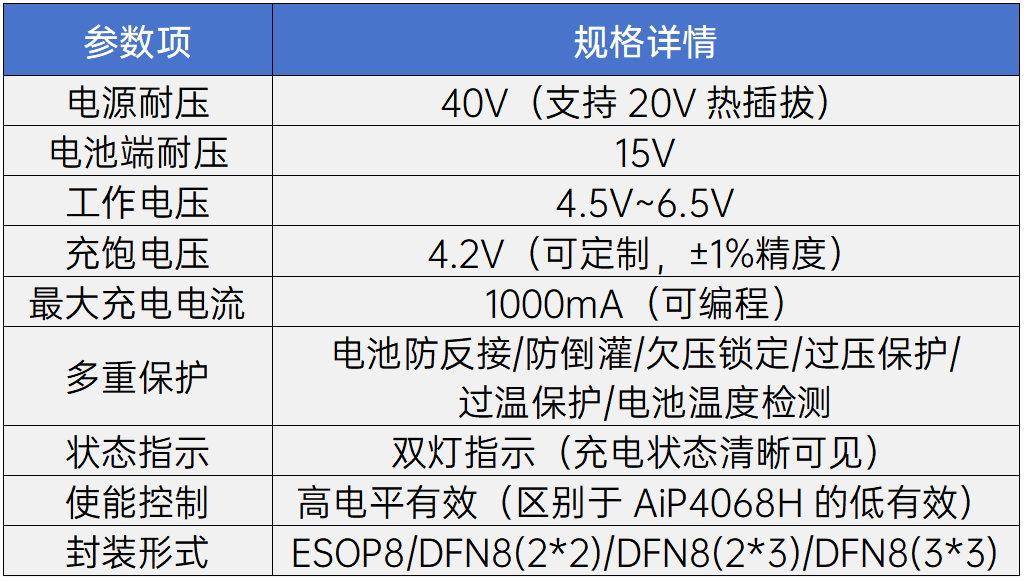

關鍵參數
產品優勢
高壓熱插拔“零壓力”：繼承AiP4068H的40V電源耐壓+20V熱插拔能力，可兼容快充適配器，保障設備運行穩如磐石。
電流靈活可調，場景全覆蓋：AiP4056UH提供涓流/恒流/恒壓三段式充電，且恒流充電電流可通過PROG端口的對地電阻進行設置，適配藍牙耳機（小電流護電池）、電子煙（大電流快充）等多元場景。
高可靠性電源管理：AiP4056UH內置電源過壓保護、芯片過溫保護、電池過溫保護等多重保護機制，在任意保護條件觸發時均可中斷充電操作，保證設備充電安全
微型封裝“省空間”：DNF8封裝最小尺寸僅為2*2mm，節省空間的同時降低成本，同時底部具有散熱焊盤（需焊接至PCB銅箔），確保大電流穩定輸出。
使能邏輯“更友好”：高電平激活充電，無縫對接主流MCU的“高電平使能”控制邏輯，無需額外電平轉換電路。

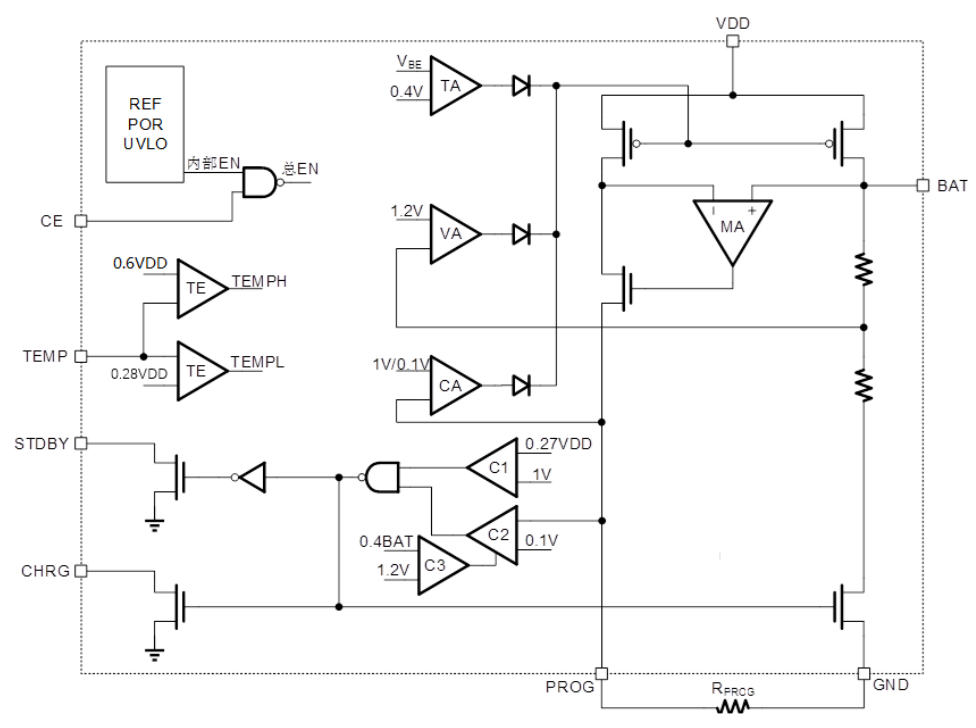

功能框圖

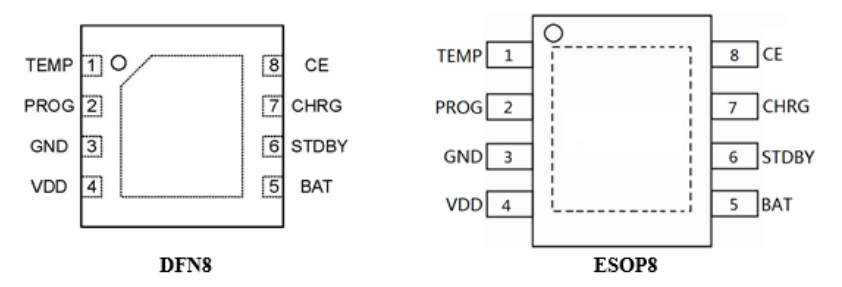

引腳排列圖

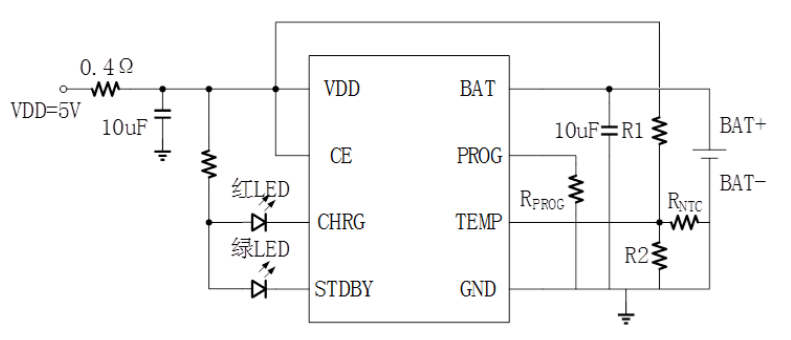

典型應用圖
應用領域
可穿戴黨：藍牙耳機、智能手環、運動手表等
生活玩家：電子煙、移動電源、電動牙刷等
專業設備：便攜醫療儀器、電子玩具等
結語
AiP4056UH以40V耐壓+20V熱插拔的硬核實力，搭配高電平使能的主流適配性，同時結合高可靠性保護和微型封裝，是單節鋰電池充電的“性價比首選”！
中微愛芯線性鋰電池充電芯片家族提供多型號選擇，覆蓋不同電壓、電流及封裝需求。
AiP4054高低壓系列：充電狀態單燈指示，無使能控制
AiP4056高低壓系列：充電狀態雙燈指示，使能控制“高”有效
AiP4068高壓系列：充電狀態雙燈指示，使能控制“低”有效
AiP4057高低壓系列：充電狀態雙燈指示，無使能控制

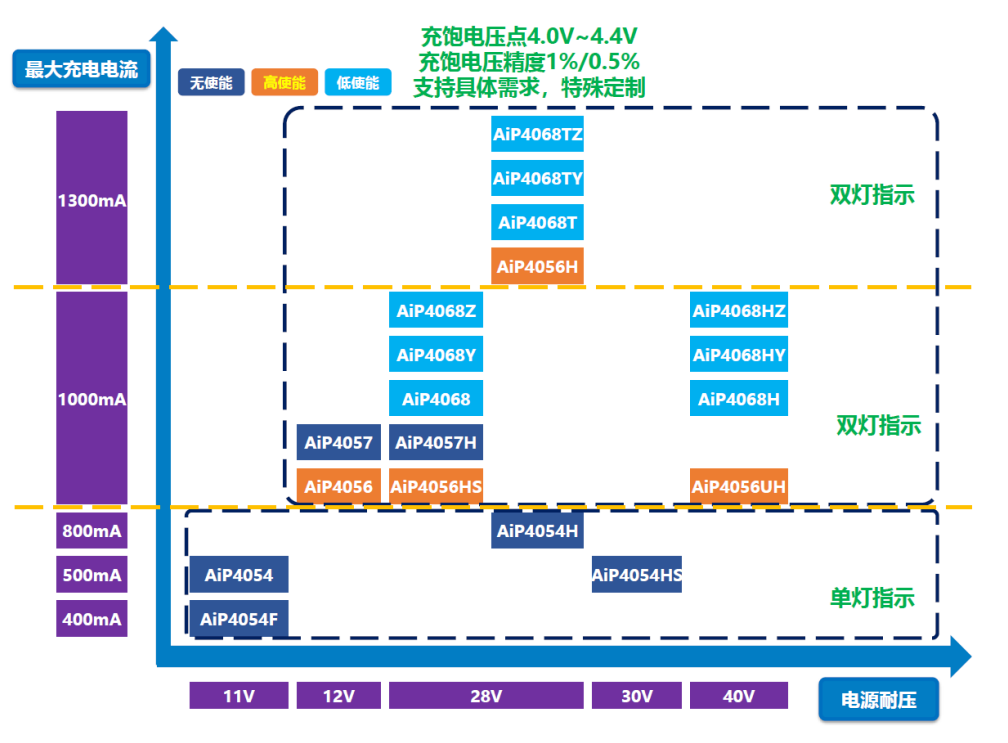

中微愛芯線性鋰電池充電芯片系列

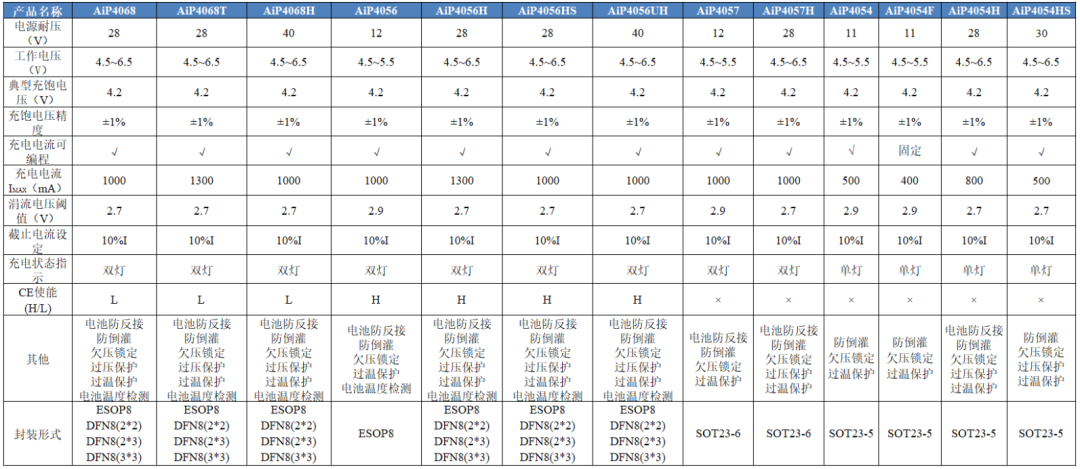

選型表如下：
如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
