在智能設備爆發式增長的今天，不同電壓域設備間的通信，已成為行業發展的關鍵瓶頸。為了突破電壓壁壘，讓連接更簡單、更高效，中微愛芯推出支持“一線通”功能的電平轉換接口電路AiP6303/AiP63031/AiP63032。
該系列芯片專為簡化系統布線、實現多設備級聯通訊而設計。一線通/雙通訊模式下，可以實現3-20V電壓域的無縫通信，并支持多設備掛載，徹底取代傳統的復雜并行方案。芯片可為設備間的通信提供穩定、低功耗、高效的“橋梁”，讓智能互聯真正“無界”。

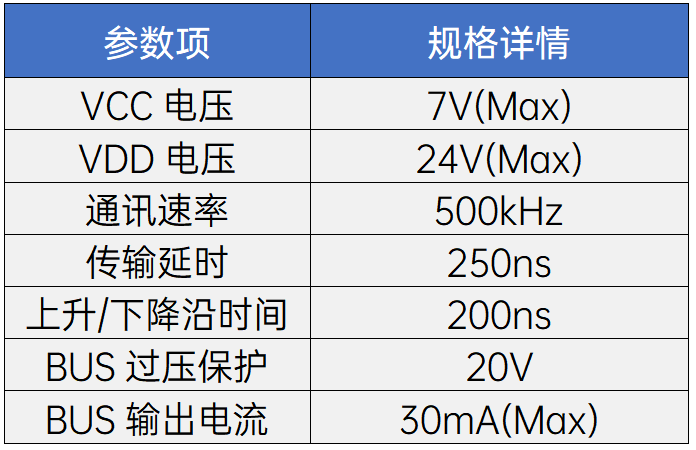

關鍵參數
產品優勢
超高耐壓：總線端口可以直接承受58V高壓，配合外圍器件可達100V
全面保護：總線端口設計限流保護、過壓保護，安全可靠
廣泛兼容：可支持2V-20V全電壓范圍轉換，覆蓋主流應用場景
一線通訊：支持1拖15以上的一線通訊
主要特點
可支持配置一線通/雙通訊模式
輸入輸出支持TTL電平
總線數據口支持30mA限流保護
總線數據口支持直插12V過壓保護
總線數據口直流耐壓最高可達58V
總線數據口外圍配合少量器件可將直流耐壓提升到100V
可通過雙電源的靈活配置，支持總線接口上拉配置高壓電源（如12V等）
開關速度可達500kHz

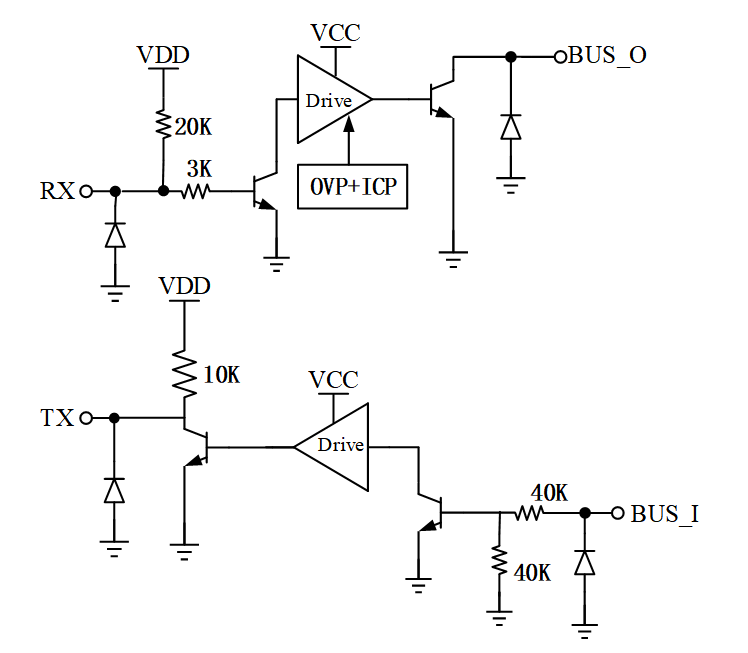

功能框圖

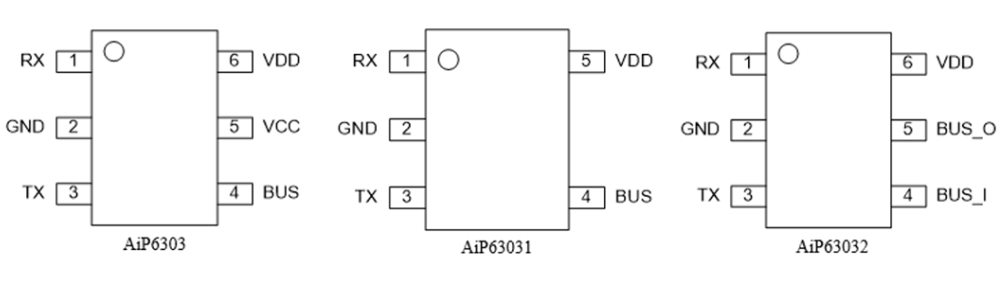

引腳排列圖

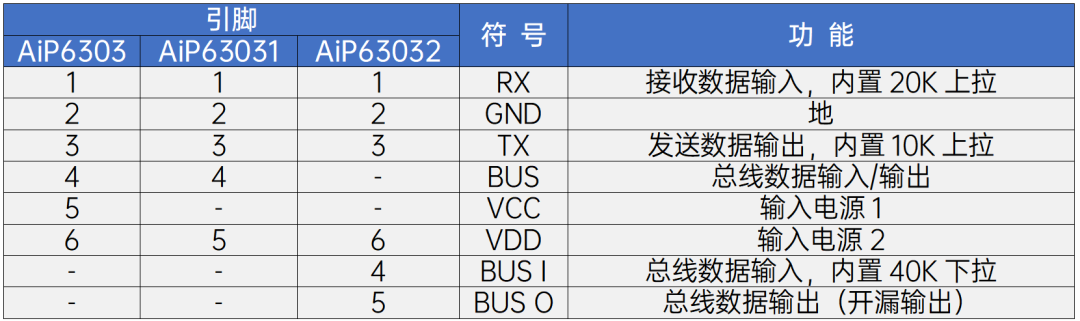

引腳說明
典型應用圖
低成本應用外圍
AiP63031單電源一線通應用外圍
AiP63032單電源一線通應用外圍
AiP6303雙電源一線通應用外圍
AiP63032雙通訊應用外圍
高可靠性應用外圍
AiP63031單電源一線通應用外圍
AiP63032單電源一線通應用外圍1
AiP63032單電源一線通應用外圍2
AiP6303雙電源一線通應用外圍
應用領域
機器人：關節控制，多傳感器交互場景
物聯網：3.3V聯網模塊與5V系統中控間通訊
工業通信：多接口擴展塢、PLC
結語
AiP6303/AiP63031/AiP63032 作為一款電平移位芯片，可以有效支持不同電壓模塊的通訊功能，速度可達500kHz以上。是多電壓交互場景使用的優秀選擇。
如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
