行業介紹

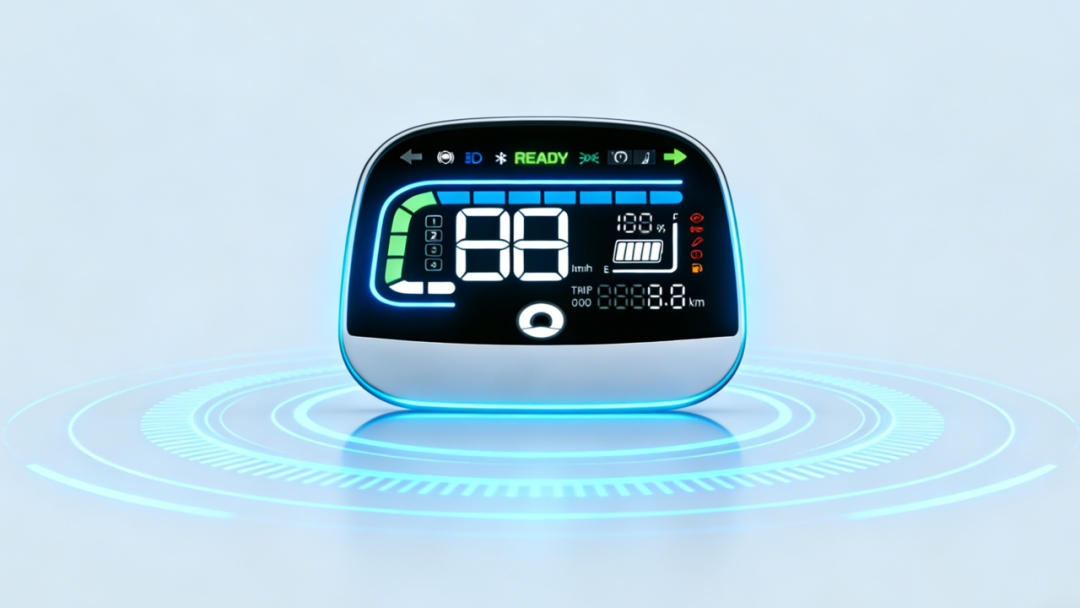

儀表是電動車的“智慧中樞”，實時收集車速、電量、剎車狀態、故障提醒等關鍵信息。當你騎上電動車，儀表盤亮起的瞬間，一場由中微愛芯芯片矩陣驅動的智能交互已然開啟。在簡潔的屏幕背后，是MCU和LED驅動芯片、語音芯片與振動傳感器的協同工作，共同打造更精準、更直觀、更安全的騎行界面。
整體解決方案

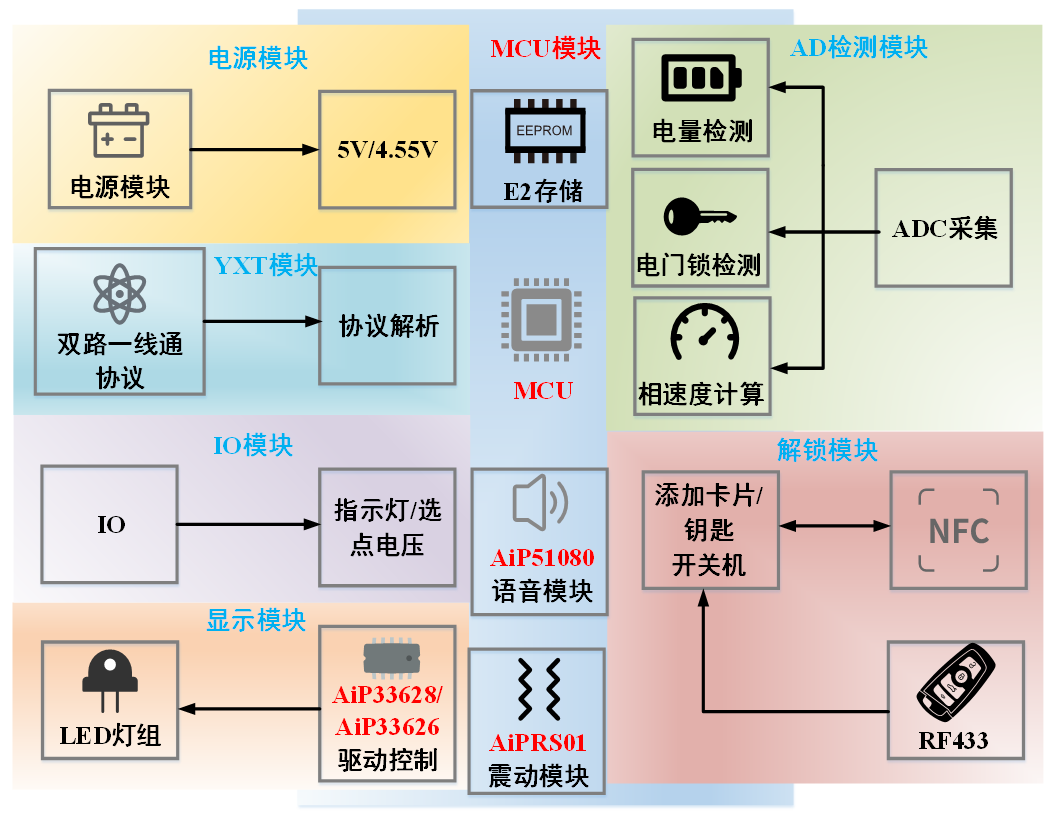

依托“三芯協同+振動感知”架構，中微愛芯打造出集智能交互、安全守護與能效優化于一體的電動車儀表系統解決方案。該方案以MCU為核心統一調度LED顯示、語音提示與振動感知。系統搭載多重預警機制，對車速、電量、剎車等關鍵數據實時監測，一旦發現異常，立即通過動態LED光效與語音進行提示。此外，全系列芯片支持低功耗模式，結合智能功耗管理策略，在保障系統性能的同時顯著降低能耗，有效延長電動車的續航里程，讓每一次騎行都更加持久安心。
電動車儀表方案
兩款LED恒流驅動芯片：點亮清晰視界
AiP33626是一款共陰極架構的恒流LED驅動芯片，單端最大驅動電流高達30mA，256級輝度可調。
產品特性：
驅動點陣大小：最大支持8 GRID×16 SEG共陰極LED點陣
指令集兼容傳統恒壓型LED產品，方便程序快速移植
整體亮度調節：軟件可調全局64階的恒流控制
單點亮度調節：每點支持256級PWM形式的亮度調節
內置睡眠模式實現低功耗待機，待機電流＜300uA
內置消隱功能

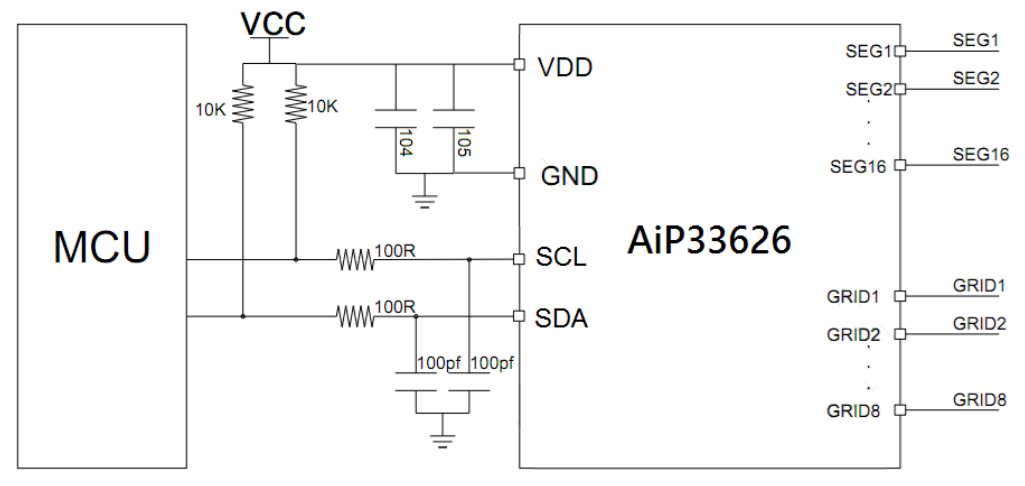

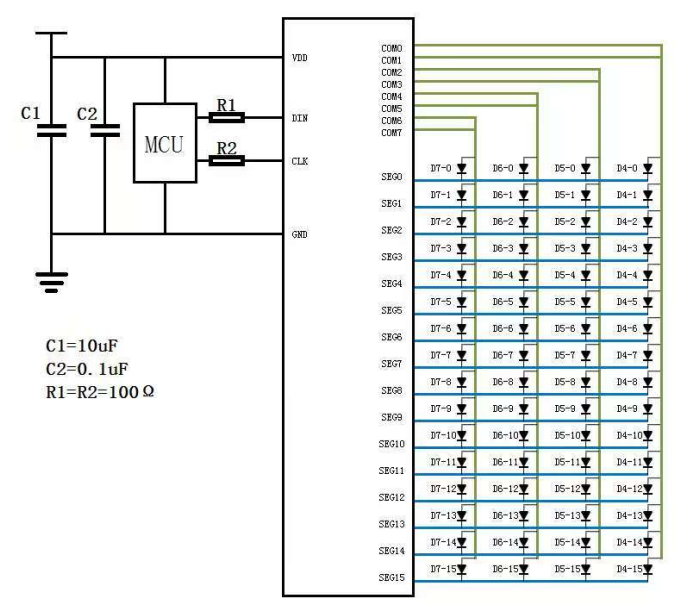

典型應用圖
AiP33628是一款共陽極架構的恒流LED驅動控制器，單端最大驅動電流40mA，具有16級可調恒流電流，廣泛應用于電動車儀表等高要求顯示場景。
產品特性：
驅動點陣大小：最大支持8 GRID×16 SEG共陽極LED點陣，
整體亮度調節：軟件可調節全局恒流大小，提供16級可調恒定電流
單點亮度調節：可通過PWM波，逐點調節點亮度
內置消隱功能
典型應用圖
在此種應用下，可以將COM0和COM1、COM2和COM3、COM4和COM5、COM6和COM7分別短接，使電路作為1/4占空比使用，提高顯示亮度。
語音芯片AiP51080：“吶喊”你的需求
AiP51080是一款兼具低成本與高性能的語音芯片，該芯片采用PWM直接驅動輸出，具備良好的聲音效果，適用于各類語音提示應用場景。
產品特性：
超低功耗：支持Normal和Sleep模式，睡眠電流低至1uA，續航無憂
驅動能力強：3V輸出下支持150mA電流
靈活的音量控制：支持15級音量調節
高精度PWM輸出：具備512級分辨率，支持獨立占空比控制
優質音頻處理：內置降噪算法，確保在復雜環境下語音依然清晰
語音容量大：最多支持224段語音地址，語音總長80秒（基于6KHz采樣率和26.25Kbps速度計算）
通信簡潔：采用單線通信控制，操作簡便，占用IO資源少
狀態指示明確：支持BUSY狀態輸出，方便MCU實時判斷語音芯片播報狀態

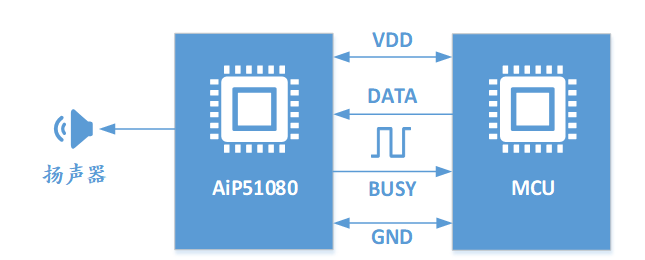

應用框圖
振動傳感器AiPRS01：感知行駛狀態，提升安全預警
AiPRS01是一款高靈敏度、低功耗的振動傳感器，可實時檢測車輛行駛中的異常振動與碰撞情況，適用于車輛防盜、路面異常提醒、摔倒檢測等安全場景。
產品特性：
高靈敏度，采用全方位振動檢測機制，支持多級振動強度識別
靜態電流僅50nA，適合電池供電設備
數字信號輸出，接口簡單，便于與MCU直接連接
振動壽命> 200萬次

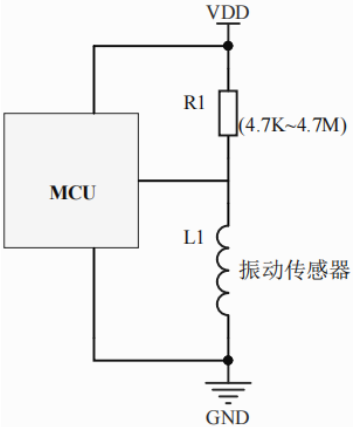

典型應用圖

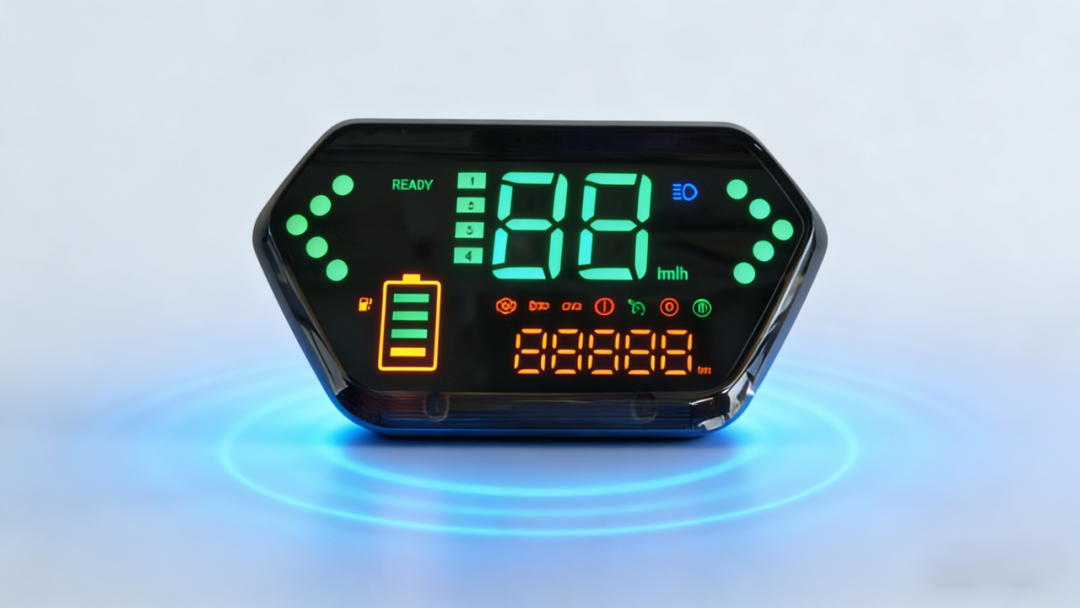

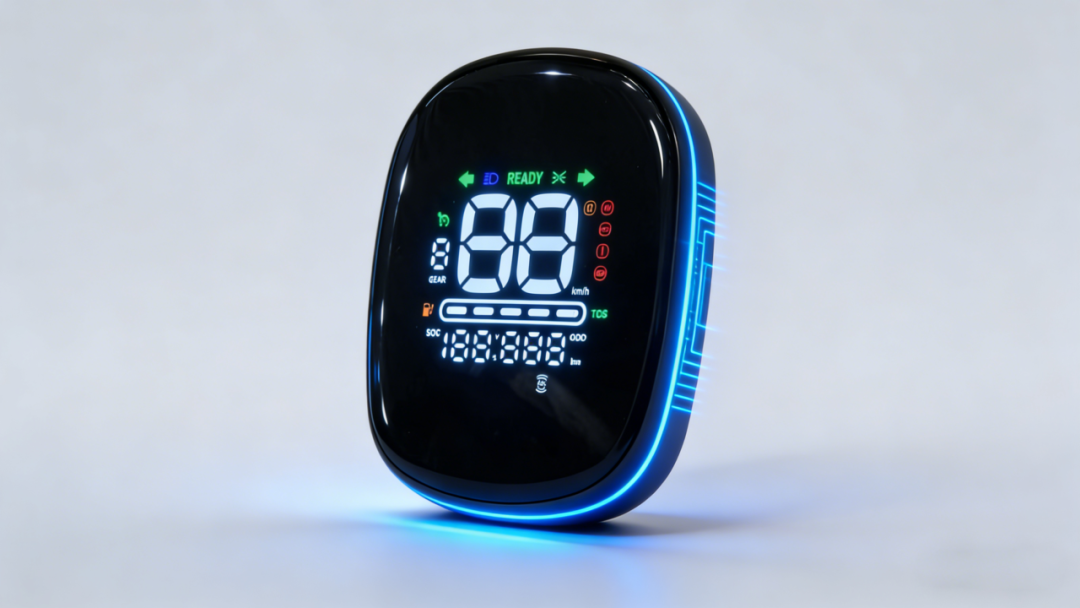

方案實物
芯片資源

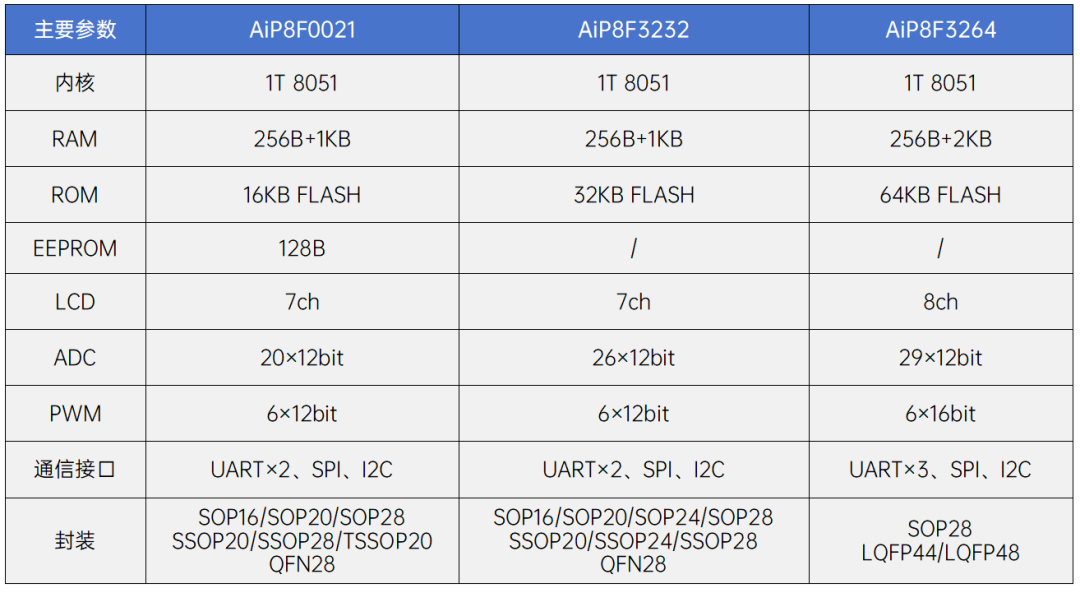

中微愛芯提供從簡約到豐富的全系列MCU芯片，其中AiP8F0021適用于功能精簡、成本敏感的設計；AiP8F3232、AiP8F3264則適用于功能豐富、擴展性要求高的高端儀表方案。具體參數如下表所示：

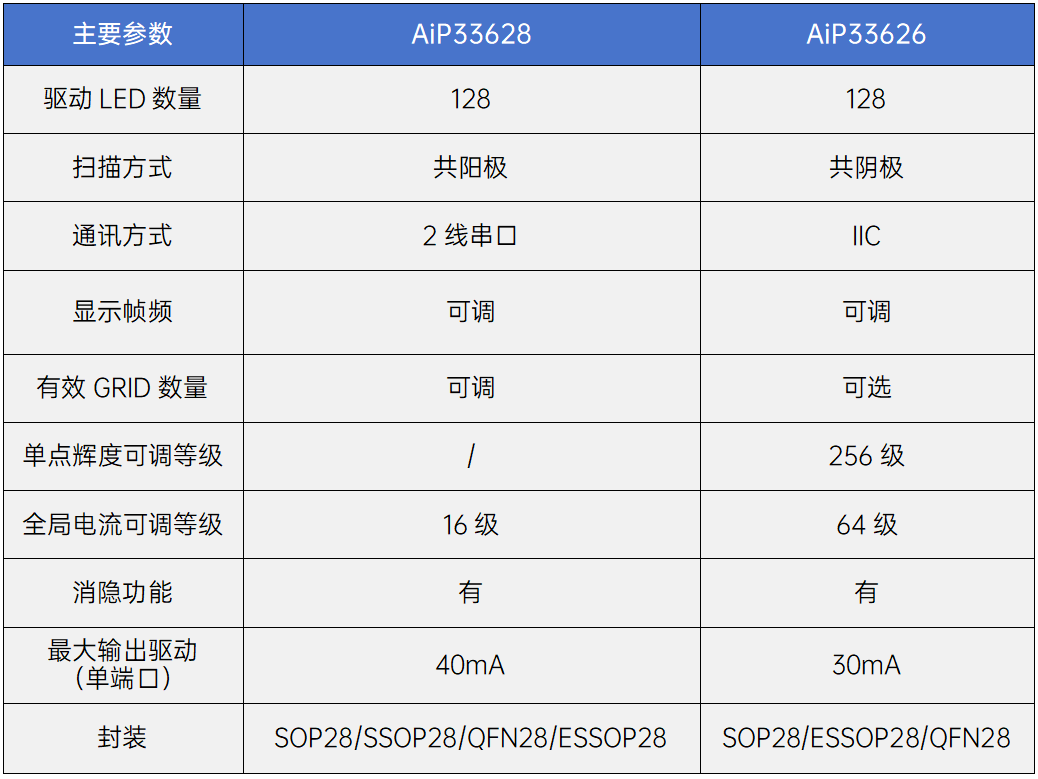

恒流驅動芯片AiP33628與AiP33626具體參數如下表所示：

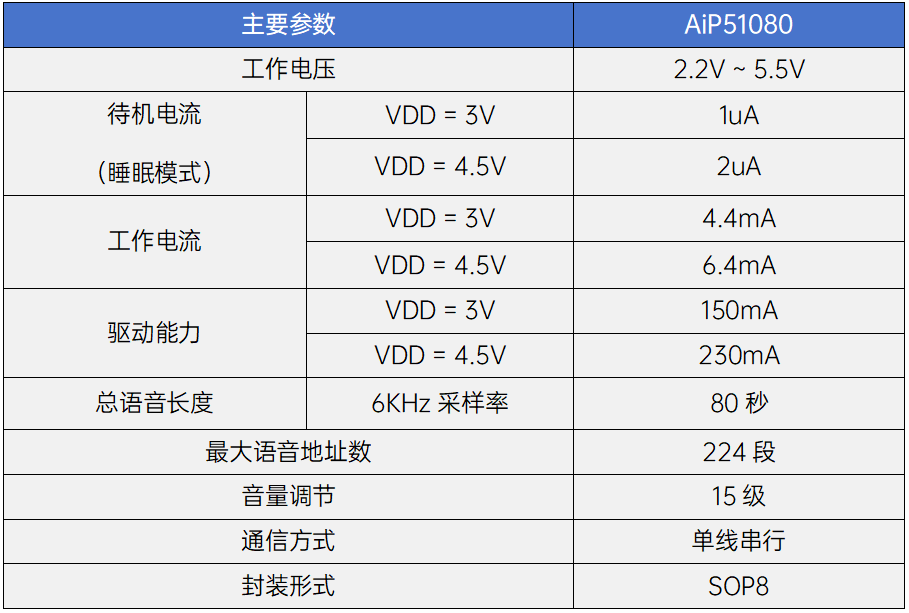

語音芯片AiP51080具體參數如下表所示：
結語
如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
