01 簡介
隨著對信號處理速度的要求不斷提升，高速運算放大器已成為信號處理、數據采集等眾多領域不可或缺的關鍵組件。近期，中微愛芯推出AiP806X系列電路采用2.5~5.5V電源供電，單個通道靜態電流7.5mA，單位增益帶寬高達500MHz，以卓越高頻響應與優異信號保真能力，為高速信號鏈路提供強勁支撐，輕松應對ADC驅動、DVD、基帶處理、精密濾波等關鍵場景，助力消費電子與工業控制領域實現高性能、高可靠性設計升級。
02產品優勢
高速與高擺率：擁有500MHz單位增益帶寬與420V/us的壓擺率，能夠快速響應輸入信號的變化，適用于對速度要求極高的應用場景。
寬適配性：2.5V~5.5V寬電源范圍，軌到軌輸出，輸入共模電壓覆蓋-0.2~3.8V，兼容多系統設計。
建立時間快：僅需十幾納秒就能達到0.1%的建立精度，使得它在數據采集系統等對響應速度要求較高的應用中表現出色。
關鍵場景精準適配：完美覆蓋ADC、濾波器、基帶處理等高頻信號處理場景，助力產品實現高性能升級。
03主要特點
-3dB帶寬（G=+1）：500MHz
壓擺率：420V/us
輸入失調電壓：8mV(最大)
軌到軌輸出
電源電壓范圍：2.5~5.5V
輸入共模電壓范圍：-0.2V~3.8V（Vs=5V）
靜態電流/放大器：7.5mA/單通道（典型）
關斷電流（AiP8063/AiP8069）：0.1uA
工作溫度范圍：-40°C~+125°C
封裝形式：
-AiP8061：SOT23-5/SOP8
-AiP8062：MSOP8/SOP8
-AiP8063：SOT23-6/SOP8
-AiP8064：SOP14/TSSOP14
-AiP8069：MSOP10

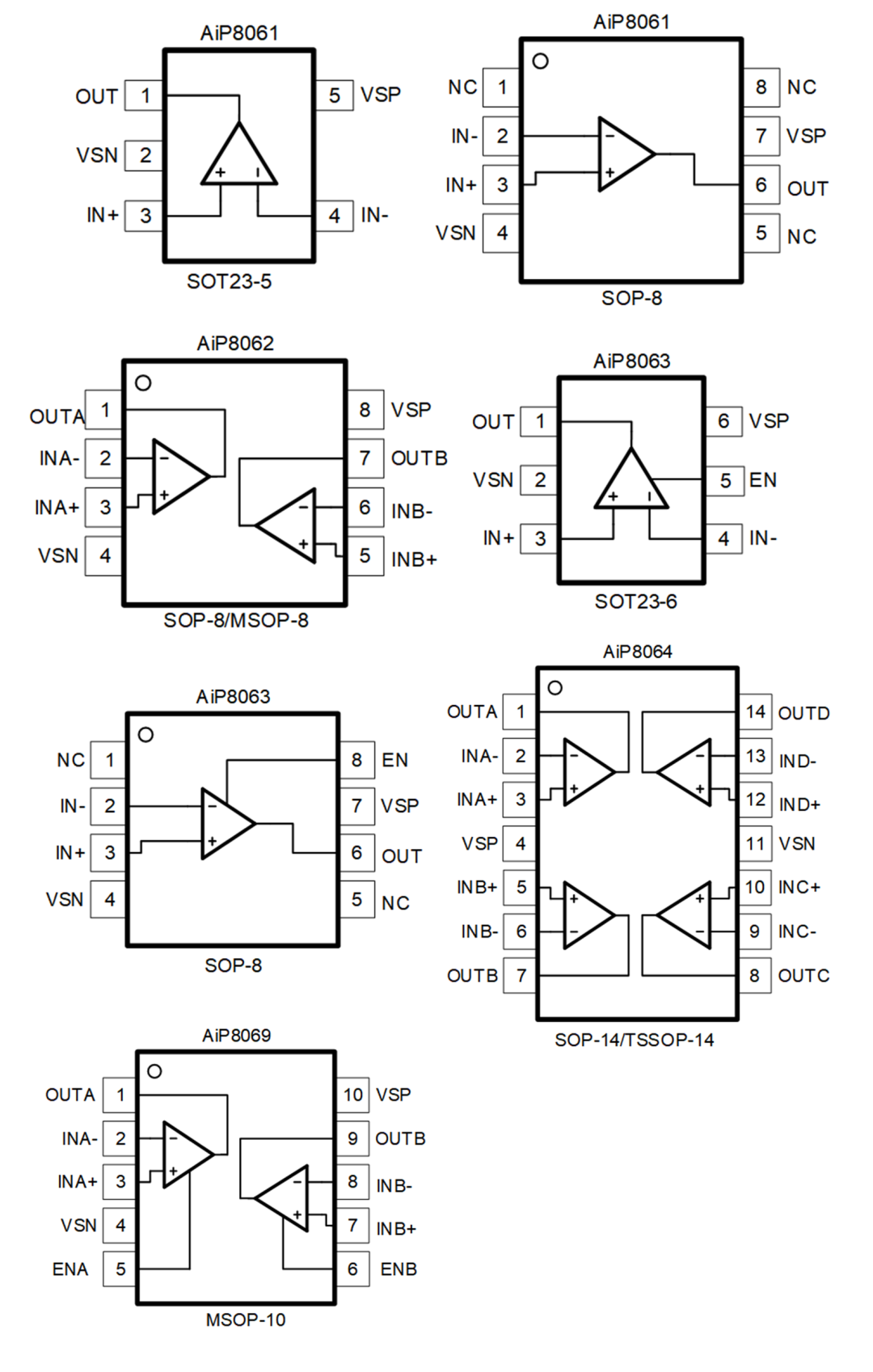

04引腳排列圖 Pin Arrangement Diagram

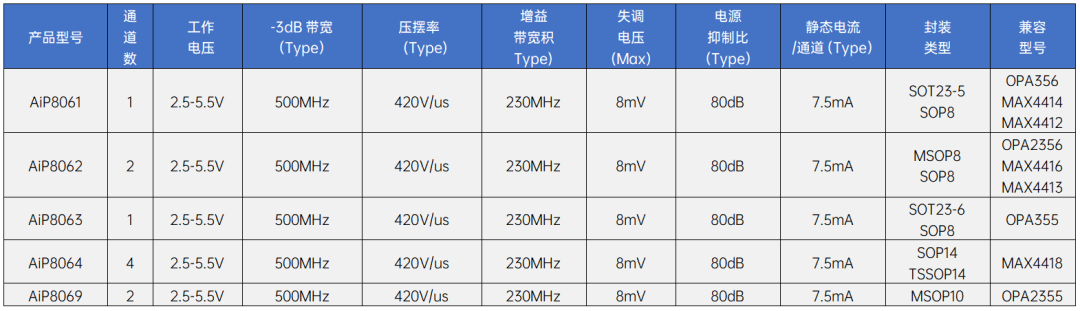

05關鍵參數

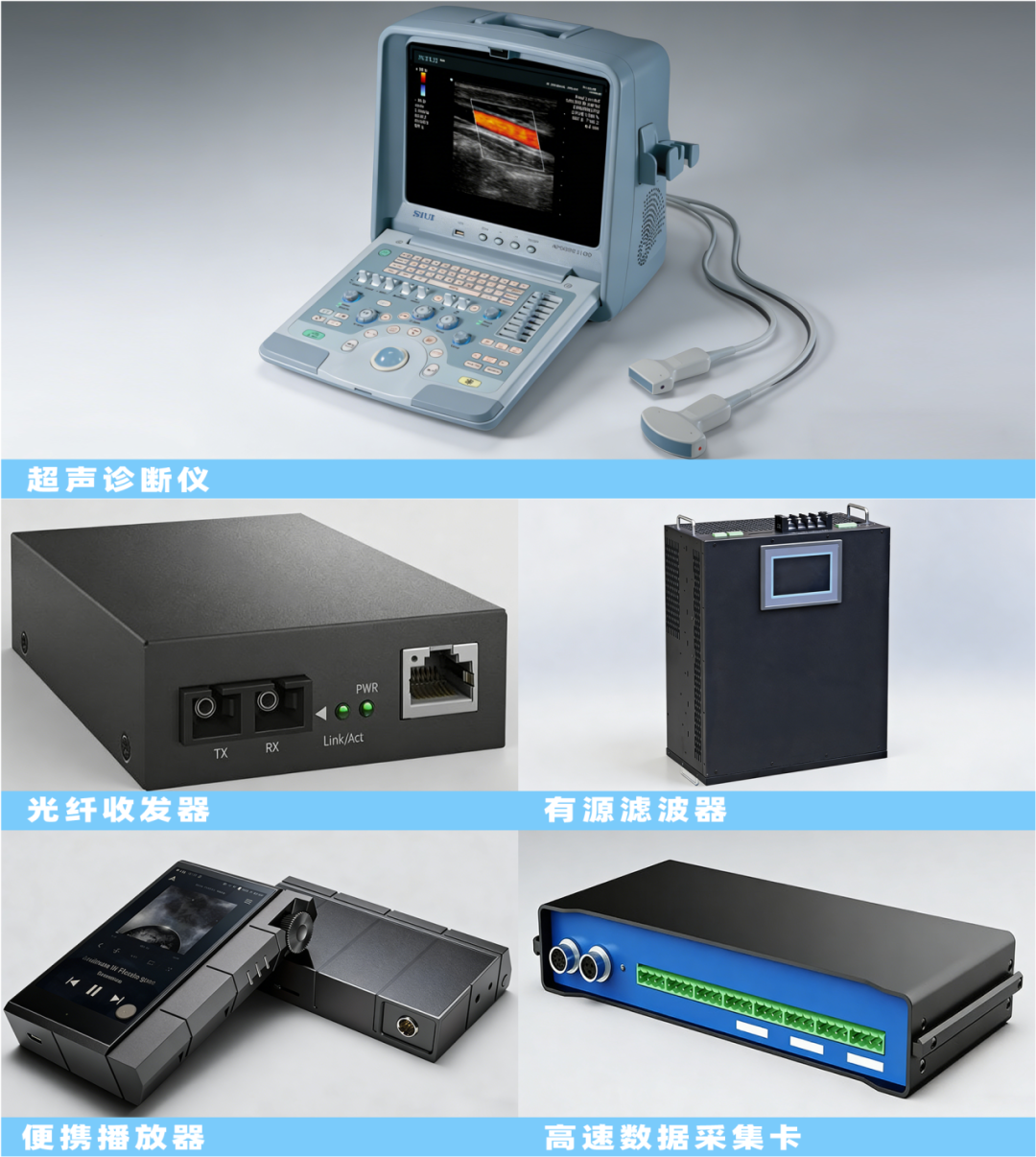

06應用領域
07結語

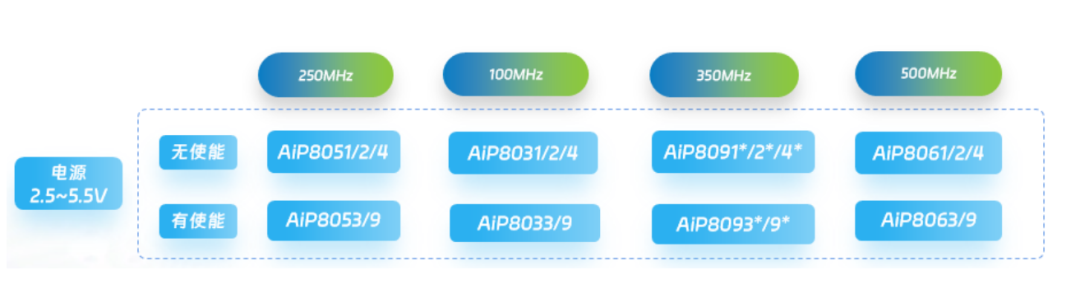

除此之外，中微愛芯還提供其他系列不同帶寬的高速運算放大器供客戶選擇，包括靜態電流更低的AiP805X、AiP803X以及AiP809X系列產品，想要獲取更多技術支持，歡迎聯系我們！
