【芯產品】小體積?大驅動?更可靠，中微愛芯H橋直流雙向馬達驅動芯片——AiP6208C全新上市
【簡介】
AiP6208C是無錫中微愛芯推出的單通道、低導通電阻H橋直流雙向馬達驅動電路，可實現電機待機、正轉、反轉、剎車四種控制功能，集成欠壓與過溫雙重保護，具備寬電壓、低功耗、小體積、外圍極簡等特點，廣泛用于IR?CUT、智能鎖、消費電子等小型有刷直流電機驅動場景，是高性價比的微型運動控制解決方案。
【關鍵參數】
|
項目 |
規格 |
|---|---|
|
電源電壓 |
2.8~15V |
|
峰值輸出電流 |
1A |
|
持續輸出電流 |
典型 0.6A |
|
導通電阻 |
典型 3Ω |
|
待機電流 |
典型 1μA |
|
工作電流 |
典型 180μA |
|
輸入電平 |
0~5V |
|
保護功能 |
欠壓保護、過溫保護（185℃） |
|
封裝形式 |
SOP8 |
|
工作溫度 |
-40℃~+85℃ |
【產品優勢】
寬電壓適配：兼容 3.7V/5V/12V 等主流供電，直接對接 3.3V/5V MCU，無需電平轉換；
驅動能力強：1A峰值電流、低導通內阻，發熱小、效率高；
超低功耗：μA 級待機電流，大幅提升電池供電設備續航；
可靠性高：過溫/欠壓自動保護，輸入內置下拉電阻，抗干擾更強、運行更穩；
控制簡單：兩路 IO 即可實現正轉/反轉/剎車/待機，支持PWM調速，程序簡化易編寫，開發難度低；
小型封裝：SOP8小型封裝，外圍電路極簡，PCB布局緊湊，量產成本低。
【應用領域】
安防攝像：IR?CUT 雙濾光片切換驅動
智能家居：智能鎖、智能窗簾、小型執行器
消費電子：電動玩具、美容個護、小型電動工具
IoT 終端：智能水表 / 氣表閥門、傳感器執行機構
創客與教學：小型機器人、DIY 電機驅動模塊
【引腳排列圖】

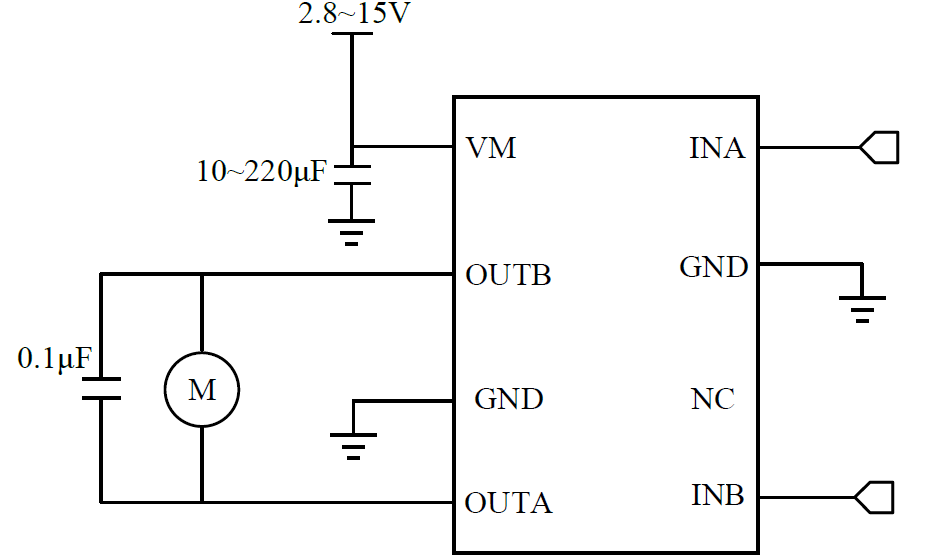

【推薦外圍】
【結語】
AiP6208C以其穩定可靠、低功耗、小體積、易開發的核心優勢，成為微型直流電機驅動的優選芯片，助力消費電子、安防、智能家居等產品快速落地與升級，為設備運動控制提供高效、安全、高性價比的有力支撐。
中微愛芯H橋馬達驅動系列產品如下：
|
型號 |
名稱及主要特點 |
工作電壓 |
封裝 |
|
L9110S |
300mA直流電機H橋驅動電路 |
2.0~4.5V |
SOP8/TSSOP8/DFN8 |
|
L9110HS |
300mA直流電機H橋驅動電路 |
2.0~6.5V |
SOP8/TSSOP8/DFN8 |
|
AiP6110* |
300mA直流電機H橋驅動電路 |
3~12V |
SOP8/TSSOP8/DFN8 |
|
AiP6150 |
0.7A直流電機H橋驅動電路 |
VDD：3.0~5.5V |
SOP8 |
|
AiP6150H |
0.7A直流電機H橋驅動電路 |
VDD：3.0~5.5V |
SOP8 |
|
AiP6151 |
1.0A直流電機H橋驅動電路 |
VDD：3.0~5.5V |
ESOP8 |
|
AiP6151H |
1.0A直流電機H橋驅動電路 |
VDD：3.0~5.5V |
ESOP8 |
|
AiP6152H |
1.0A集成5V LDO直流電機H橋驅動電路 |
8.0~24V |
SOP8/ESOP8 |
|
AiP6189 |
3A單通道直流馬達驅動 |
3~13V |
SOP8 |
|
AiP6208 |
100mA直流電機H橋驅動電路 |
4.5～12V |
SOP8 |
|
AiP6208C |
600mA直流電機H橋驅動電路 |
2.8～15V |
SOP8 |
|
AiP6133 |
雙通道H橋電機驅動 |
2.7~10.8V |
TSSOP16/QFN16/ETSSOP16 |
|
AiP6137 |
PWM接口低壓H橋電機驅動 |
1.8~11V |
DFN8/SOP8 |
|
AiP6138 |
PH/EN接口低壓H橋電機驅動 |
1.8~11V |
DFN8/SOP8 |
|
AiP6142* |
5A直流電機H橋驅動電路 |
8.2~45V |
HTSSOP28 |
|
AiP6143* |
2.5A直流電機H橋驅動電路 |
8.2~45V |
HTSSOP28 |
|
AiP6146* |
雙路H橋步進電機驅動器 |
VM：4~18V |
QFN24 |
|
AiP6147* |
雙路H橋電機驅動器 |
VM：2.7~18V |
ETSSOP16/TSSOP16/QFN16 |
|
AiP6170* |
3.6A直流電機H橋驅動電路 |
6.5~45V |
ESOP8 |
|
AiP3637 |
PWM控制型直流馬達驅動 |
±2.5~±20V |
DIP18/SOP20 |
注：產品名稱帶*表示為研發中
